4 Ziffern 7 Segment LED-Display Gemeinsame Anode für die Instrumententafel

4-stellige 7-Segment-LED-Anzeige mit gemeinsamer Anode für Instrumententafeln

Produktübersicht

Diese 4-stellige 7-Segment-LED-Anzeige mit gemeinsamer Anode von Light-Bo ist eine industrielle Lösung, die für Instrumententafeln, digitale Anzeigen und Steuerungen für Haushaltsgeräte optimiert ist. Mit einem kontrastreichen Design mit gelben Segmenten auf schwarzem Hintergrund, einer Lichtintensität von 100-120 mcd und einem ausgewogenen X/Y-Verhältnis (0,29-0,31) liefert sie klare, gleichmäßige numerische Ablesungen von Temperatur, Luftfeuchtigkeit, Geschwindigkeit und Fehlercodes von Geräten.
Mit einer Produktionskapazität von 30.000 Stück/Tag, einer Lieferzeit von 10-15 Tagen und einer Mindestbestellmenge von 1000 Stück erfüllt sie die Anforderungen von Instrumenten- und Geräteherstellern an die Massenproduktion. Die Anzeige unterstützt mehrfarbige Emissionsoptionen, bietet eine schnelle Wärmeableitung und einen geringen Stromverbrauch und ist RoHS-konform – ideal für einen stabilen 24/7-Betrieb in Industrieanlagen und Unterhaltungselektronik.

Kerntechnische Spezifikationen

Hauptmerkmale (optimiert für Instrumententafeln)
1. Hoher Kontrast für präzise Parameterablesung
Kontrast Gelbe Segmente + Schwarzer Hintergrund: Eliminiert Blendung durch Umgebungslicht (Fabrikdeckenleuchten, Raumbeleuchtung zu Hause) und sorgt dafür, dass 4-stellige Werte (z. B. „0250“ U/min, „25,50“ °C, „E123“ Fehlercode) klar und gut lesbar sind in 1-3 Metern Entfernung.
100-120 mcd hohe Lichtintensität: Liefert helle, augenfreundliche Beleuchtung ohne übermäßigen Stromverbrauch, perfekt für die Nahbereichsanzeige von Instrumententafeldaten.
Kontinuierliche gleichmäßige Segmente: Eine Helligkeitsvariation von ≤5 % über alle Segmente verhindert Verzerrungen der Ziffern, was entscheidend für die Unterscheidung präziser Werte wie „25,0 °C“ vs. „250 °C“ bei industriellen Temperaturanzeigen ist.
2. Industrielle Haltbarkeit & thermische Stabilität
Schnelle Wärmeableitung: Hergestellt aus hitzebeständigen Epoxidmaterialien und mit optimiertem Schaltungsdesign, verhindert es Überhitzung bei längerem 24/7-Betrieb – ideal für Hochleistungs-Industrieinstrumente und Haushaltsgeräte mit engen Gehäusen.
Geringer Stromverbrauch & extrem niedriger Strom: Ein Durchlassstrom von 10-15 mA minimiert den Energieverbrauch für batteriebetriebene tragbare Instrumente und reduziert den Standby-Stromverbrauch für netzbetriebene Geräte, was die Betriebskosten senkt.
Stabile Leistung in variablen Umgebungen: Hält Temperaturschwankungen (-10 °C bis 60 °C) und geringen Vibrationen durch Maschinenbetrieb stand und sorgt für kein Flimmern oder Segmentausfall in Industrieumgebungen oder Wohnbereichen.
3. Herstellerfreundliche einfache Integration & hohe Effizienz
IC-Kompatibilität mit gemeinsamer Anode: Funktioniert nahtlos mit gängigen Treiber-ICs (z. B. MAX7219, HT1621, TM1637) und Mikrocontrollern (Arduino, ESP32, SPS), die häufig in Instrumententafeln verwendet werden. Vereinfacht das Schaltungsdesign für Echtzeit-Datenanzeige, Schwellenwertalarme und Parameterkalibrierung.
Hohe Produktionskapazität & pünktliche Lieferung: Eine Produktionsleistung von 30.000 Stück/Tag und eine Lieferzeit von 10-15 Tagen erfüllen enge Projektzeitpläne für die Massenproduktion von Instrumenten und Haushaltsgeräten, während EXW-Handelsbedingungen flexible Logistikoptionen für globale Kunden bieten.
Einfache Montage: Das standardisierte Durchsteck-/SMT-Pinout-Design unterstützt automatisierte Produktionslinien und reduziert Montagezeit und Arbeitskosten für Hersteller.
4. Mehrfarbige Vielseitigkeit für funktionale Differenzierung
Optionale Emissionsfarben ermöglichen den gezielten Einsatz in verschiedenen Anwendungsszenarien:
Rot: Hohe Sichtbarkeit für Überlastalarme
Rein Grün: Normale/optimale Statusanzeigen
Bernstein: Warme Töne für Timer von Haushaltsgeräten
Blau: Moderne Ästhetik für Premium-Smart-Home-Gerätepanels

Anwendungen
Diese Anzeige ist speziell für Instrumententafeln und digitale Anzeigesysteme für mehrere Szenarien konzipiert:
Industrieinstrumente: Temperatur-/Feuchtigkeitsanzeigen, Prozesssteuergeräte, Motordrehzahlmesser, Prüf- und Messgeräte.
Unterhaltungselektronik: Set-Top-Box-Kanal-/Lautstärkeanzeigen, Bedienfelder für Smart-Haushaltsgeräte, digitale Timer, Klimaregler.
Allgemeine digitale Anzeigen: Batteriestandsanzeigen, tragbare Umweltsensoren, Datenanzeigen für Fitnessgeräte.

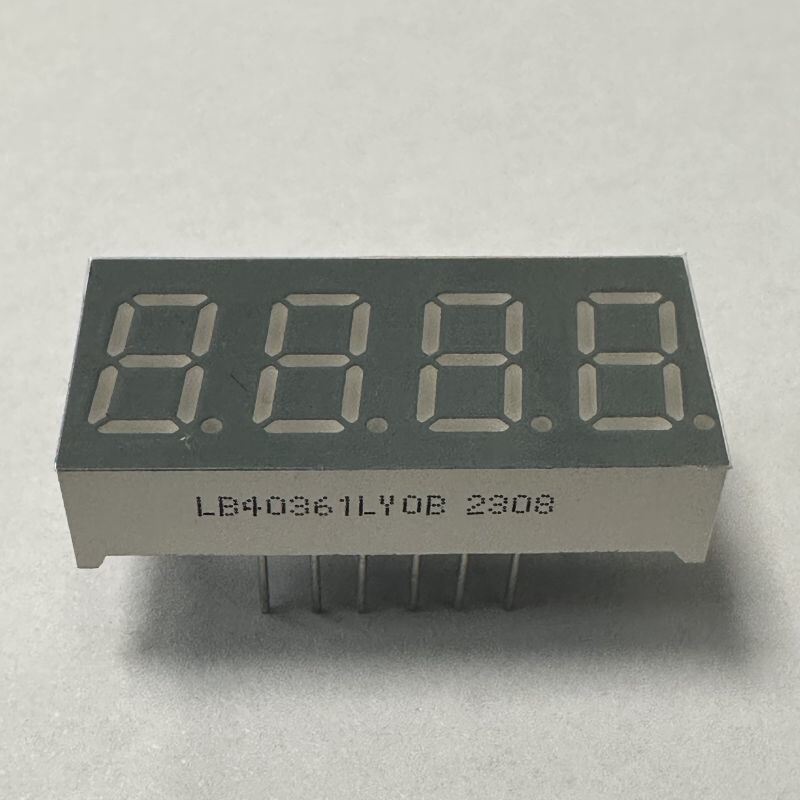

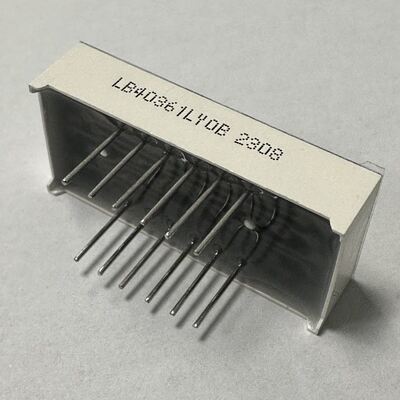

Produktbild

Absolute Maximalwerte (Ta=25°C)

Code: Gelbgrün - J

Code: Bernstein/Gelb - Y

Code: Orange - F

Code: Super Rot - R

Code: Ultra Rot - UR

Code: Rein Grün - G

Code: Ultra Blau - BH

Code: Ultra Weiß - WH

    Shenzhen Guangzhibao Technology Co., Ltd. (Marke: Light-Bo) gegründet 2006, ein Unternehmen, das Forschung und Entwicklung, Herstellung und Vertrieb von optoelektronischen LED-Displays integriert. ISO 9001 2015 Qualitätsmanagementsystem-zertifiziertes Unternehmen. Mit mehr als 15 Jahren OEM- und ODM-Erfahrung.
    Light Bo hat sich verpflichtet, qualitativ hochwertige und kostengünstige kundenspezifische Lösungen anzubieten, um Kunden bei der Kostensenkung und Steigerung der Wettbewerbsfähigkeit zu unterstützen.

    7-Segment-LED-Display, kundenspezifisches LED-Display, numerisches LED-Display, Punktmatrix-LED-Display, weit verbreitet für Haushaltsgeräte, Temperaturanzeigen, Feuchtigkeitsanzeigen, Kühlschranksteuerungen, Thermostatanzeigen, Heiz- und Kühlsteuerungen und so weiter.
