Superhelle rote 0,36-Zoll (9,2 mm) 3-stellige 7-Segment-LED-Anzeige mit gemeinsamer Anode für Temperatur-/Feuchtigkeitsanzeigen

Superhellrotes 0,36-Zoll (9,2 mm) 3-stelliges 7-Segment-LED-Display mit gemeinsamer Anode für Temperatur-/Feuchtigkeitsanzeigen

Produktübersicht
Wir präsentieren das superhelle rote 0,36-Zoll-3-stellige 7-Segment-LED-Display – eine präzise numerische Lösung, die für Temperatur-/Feuchtigkeitsanzeigen, Haushaltsgeräte und Audiogeräte entwickelt wurde. Dieses Display wurde entwickelt, um die Sichtbarkeit, Energieeffizienz und nahtlose Integration in den Vordergrund zu stellen, und zeichnet sich durch die Bereitstellung klarer, zuverlässiger Messwerte für tägliche Umweltkennzahlen aus: Raumtemperatur (z. B. „23 °C“), Raumfeuchtigkeit (z. B. „55 % rF“) oder Prozesswerte (z. B. „180“ für den Timer).
Seine Zeichenhöhe von 9,2 mm gewährleistet die Lesbarkeit aus 0,5–1,5 Metern (typischer Abstand für Thekenanzeigen oder Gerätepaneele), während der schlanke Formfaktor von 22,5 × 14 × 7,2 mm in platzbeschränkte Designs passt – von Mini-Feuchtigkeitssensoren bis hin zu Frontplatten von Audioverstärkern. Die gelbe Epoxid-Schwarz-Oberfläche verbessert den Kontrast mit superhellem rotem Licht und durchdringt helles Umgebungslicht (z. B. Sonnenlicht, Küchenbeleuchtung) ohne Augenbelastung.
Mit gemeinsamer Anodenpolarität, geringem Stromverbrauch und RoHS/REACH-Konformität bietet dieses Display ein ausgewogenes Verhältnis von Haltbarkeit, Umweltfreundlichkeit und Leistung – ideal für den 24/7-Betrieb in Temperatur-/Feuchtigkeitstrackern und Elektronikgeräten für den täglichen Gebrauch.

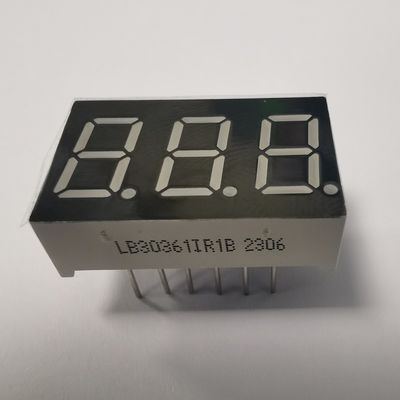

Hauptbild

Hauptmerkmale (optimiert für Temperatur-/Feuchtigkeitsanzeigen)
1. Überragende Sichtbarkeit für Umweltmesswerte
Superhelle rote Beleuchtung:Rotes Licht (hohe Lichtstärke) sticht in hellen Umgebungen hervor (z. B. sonnendurchflutete Wohnzimmer, geschäftige Werkstätten) – entscheidend für schnelle, genaue Überprüfungen von Temperatur/Feuchtigkeit (z. B. Überprüfung von „30 °C“ Hitzewellen oder „70 % rF“ hoher Luftfeuchtigkeit).
Gelbe Epoxid-Schwarz-Oberfläche:Die gelbe Epoxidbasis unter der schwarzen Oberfläche mildert hartes rotes Licht (reduziert die Ermüdung der Augen) und erhöht gleichzeitig den Kontrast zwischen Segmenten und Hintergrund – sorgt dafür, dass Ziffern (0-9) und Dezimalpunkte (z. B. „24,5 °C“) scharf bleiben, ohne Blendung oder Auswaschung.
Gleichmäßige Segmentbeleuchtung:Die Lichtstärke ist gleichmäßig über alle Segmente verteilt (keine „Hot Spots“ oder dunkle Ränder) – garantiert eine gleichmäßige Lesbarkeit feiner Werte (z. B. „51 % rF“ vs. „52 % rF“), die für Komfort oder Prozesskontrolle wichtig sind.
2. Kompaktes Design in Industriequalität
Schlanke Abmessungen von 22,5 × 14 × 7,2 mm:Optimiert für platzbeschränkte Geräte – passt in tragbare Temperatur-/Feuchtigkeitsmonitore, schlanke Smart-Thermostate oder Frontplatten von Audiogeräten, ohne dass Neukonstruktionen erforderlich sind.
Industriestandardgröße:Entspricht den globalen 0,36-Zoll-3-stelligen Display-Grundflächen – ermöglicht den direkten Austausch veralteter Displays (z. B. Aufrüsten alter grüner Anzeigen auf rot in bestehenden Feuchtigkeitspanels) ohne Modifizierung von Leiterplatten, wodurch Zeit und Kosten gespart werden.
Gemeinsame Anodenpolarität:Funktioniert mit Standard-Treiber-ICs (z. B. MAX7219, TM1638, HT1621), die häufig in Temperatur-/Feuchtigkeitsanzeigen verwendet werden – vereinfacht das Schaltungsdesign, keine Notwendigkeit für kundenspezifische Polaritätsadapter.
3. Energieeffizient und langlebig
Geringer Stromverbrauch (extrem niedriger Strom):Minimiert den Stromverbrauch (typisch 5–10 mA/LED), verlängert die Batterielebensdauer für tragbare Anzeigen (z. B. Hand-Feuchtigkeitsmessgeräte) und reduziert den Stromverbrauch für eingesteckte Geräte (z. B. Wandthermostate).
Lange Lebensdauer (50.000+ Stunden):Hochwertige rote LED-Chips halten dem Dauerbetrieb stand und entsprechen der Lebensdauer von 8–10 Jahren der meisten Haushaltsgeräte und Anzeigen – reduziert Wartungsausfallzeiten (entscheidend für 24/7-Prozessanzeigen).
Stabile Leistung:Hält Temperaturschwankungen (-10 °C bis 50 °C, typisch für den Innen-/Außenbereich) und geringen Vibrationen stand (z. B. Bass von Audiogeräten, Bewegung von Geräteventilatoren) – behält die Helligkeit bei, kein Flimmern während Wertaktualisierungen.
4. Vielseitigkeit und Konformität
RoHS/REACH-konform:Frei von Blei, Quecksilber und schädlichen Substanzen – erfüllt strenge globale Umweltstandards, sicher für den Heimgebrauch und den Export in Märkte wie die EU, Nordamerika und Asien.
Mehrfarboptionen:Neben superhellem Rot erhältlich in Blau (moderne Ästhetik), Grün (normale Statusanzeigen), Weiß (neutrale Messwerte), Bernstein, Orange und Gelb – flexibel für funktionale Anforderungen (z. B. Rot für „hohe Temperatur“-Warnungen, Grün für „normale“ Luftfeuchtigkeit).

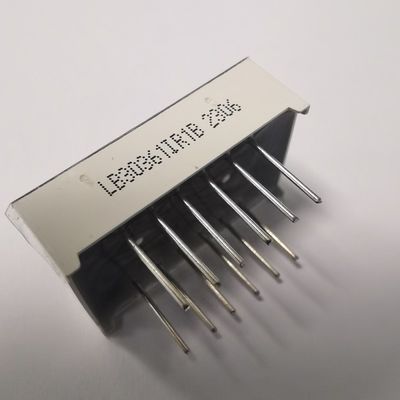

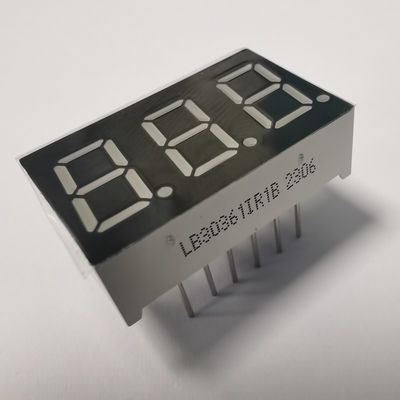

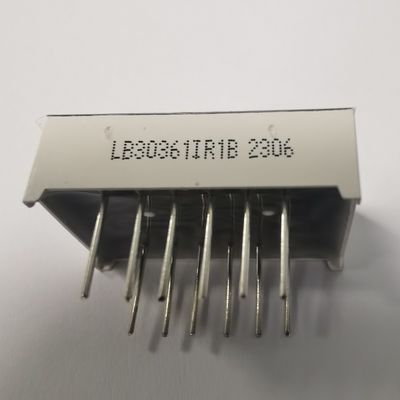

Detailbild

Technische Daten

Kategorie	Parameter	Spezifikation (optimiert für Temperatur/Feuchtigkeit)
Grundlegendes Design	Anzeigetyp	3-stelliges 7-Segment-LED-Display (unterstützt Dezimalpunkte für Präzisionsmetriken)
	Polarität	Gemeinsame Anode
	Zeichenhöhe	0,36 Zoll (9,2 mm)
	Außenabmessungen (L × B × H)	22,5 × 14 × 7,2 mm
	Segment-/Oberflächenausführung	Gelbes Epoxid mit schwarzer Oberfläche
Optische Leistung	Emittierende Farbe	Primär: Superhellrot; Optional: Blau/Grün/Weiß/Bernstein/Orange/Gelb
Elektrische Parameter	Vorwärtsspannung (VF)	Optimiert für hohe Lichtstärke (typisch 1,8–2,2 V pro LED für Rot)
	Empfohlener Vorwärtsstrom	5–10 mA pro LED
	Stromverbrauch	Gering (energieeffizient für den Dauerbetrieb)
Qualität und Konformität	Kernvorteile	Gleichmäßige Lichtverteilung, Zuverlässigkeit bei heller Umgebung, stabile Leistung
	Konformität	RoHS-konform, REACH-konform





Anwendungen
Dieses Display ist auf Umweltanzeigen und Elektronikgeräte für den täglichen Gebrauch zugeschnitten, einschließlich:
Temperatur-/Feuchtigkeitsanzeigen:Wandmonitore (z. B. „22 °C“/„50 % rF“), tragbare Sensoren (z. B. „18 °C“/„65 % rF“) oder Gewächshaussteuerungen (z. B. „28 °C“/„70 % rF“).
Elektrische Haushaltsgeräte:Mikrowellen (Garzeit „02:30“), Kühlschränke (Temperatur „5 °C“) oder Luftreiniger (Filterlebensdauer „90 Tage“).
Audio-/Instrumententafeln:Verstärker (Lautstärkepegel), AV-Receiver (Kanalnummern) oder industrielle Prozesspaneele (Timer „120s“).
Numerische Anzeigen:Batterieladegeräte (Ladung „85 %“), Fitnesstracker (Kalorien „250“) oder Smart-Home-Hubs (Raumtemperatur „21 °C“).

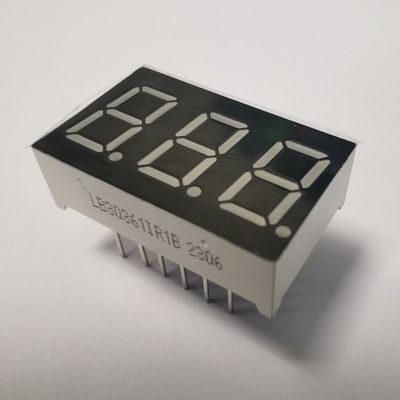

Anwendungsbild



Warum dieses Display für Temperatur-/Feuchtigkeitsanzeigen wählen?
Klarheit der Umweltmesswerte:Rotes Licht + gelbe Epoxidoberfläche gewährleisten die Sichtbarkeit in hellen/dunklen Räumen – keine Fehlinterpretation von Temperatur-/Feuchtigkeitswerten, die sich auf den Komfort auswirken.
Platzsparende Passform:Schlanke Abmessungen eignen sich für tragbare oder an der Wand montierte Anzeigen, keine Notwendigkeit, Gerätegehäuse zu vergrößern.
Energie- und Kosteneffizienz:Geringer Stromverbrauch reduziert die Häufigkeit des Batteriewechsels; lange Lebensdauer reduziert die Wartungskosten.
Einfache Upgrades:Industriestandardgröße ermöglicht den direkten Austausch alter Displays und verlängert so die Lebensdauer bestehender Anzeigen.
Globale Konformität:RoHS/REACH-Zertifizierung vereinfacht den Export in internationale Märkte und entspricht den Verbrauchersicherheitsstandards.



Bestell- und Logistikinformationen
Mindestbestellmenge (MOQ):300 Stück für Standardmodelle in superhellem Rot; 500 Stück für kundenspezifische Farben/Konfigurationen.
Verpackung:Antistatisches EPE + Karton (jedes Display ist einzeln verpackt, um die gelbe Epoxidoberfläche und die Pins zu schützen).
Lieferzeit:5–7 Tage für Standardmodelle; 10–12 Tage für kundenspezifische Farben.
Transport:Express (FedEx/DHL für dringende Muster), Luftfracht (mittleres Volumen), Seefracht (Großserienproduktion).



Absolute Maximalwerte (Ta=25 °C)

Parameter	Symbol	Nennwerte	Einheit
Vorwärtsstrom (pro Chip)	Ipm	20	mA
Sperrspannung (pro Chip)	Vr	5	V
Verlustleistung (pro Chip)	Pm	80	mW
Betriebstemperaturbereich	Topr	-40~+85	ºC
Lagertemperaturbereich	Tstg	-40~+85	ºC
Löttemperatur (3 Sek.)	Th	260	ºC

Code:R-Ultrahellweiß

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Vorwärtsspannung (pro Chip)	Vf	If=20mA	2,8		3,2	V
Sperrspannung (pro Chip)	Vr	Ir=10uA	5			V
Lichtstärke (pro Chip)	Iv	If=20mA	100		140	mcd
Spektrum mit halbem Wert	λ	If=20mA		20		nm
Farbtemperatur		If=20mA	6000		6500	K
LED-Lebensdauer 100.000 Stunden Absolute Maximalwerte bei Ta=25 °C
