Hochsichtbare ultra-rote 4-stellige LED-Uhr-Anzeigeeinheit

Ultrahelle rote 4-stellige 7-Segment-LED-Uhrenanzeige - 0,8 Zoll (20 mm), Common Cathode, 8,5 mm schlankes Profil

Produkt-Hauptbildbereich

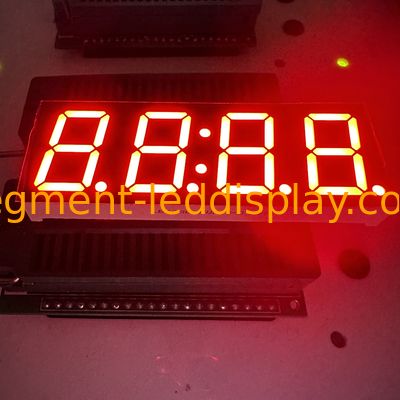

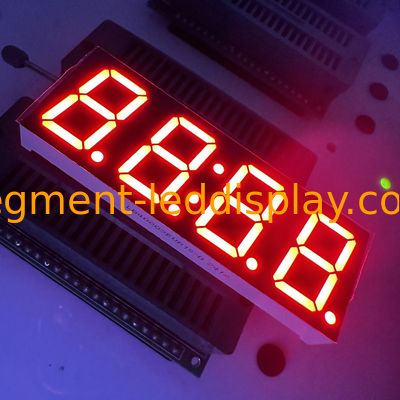

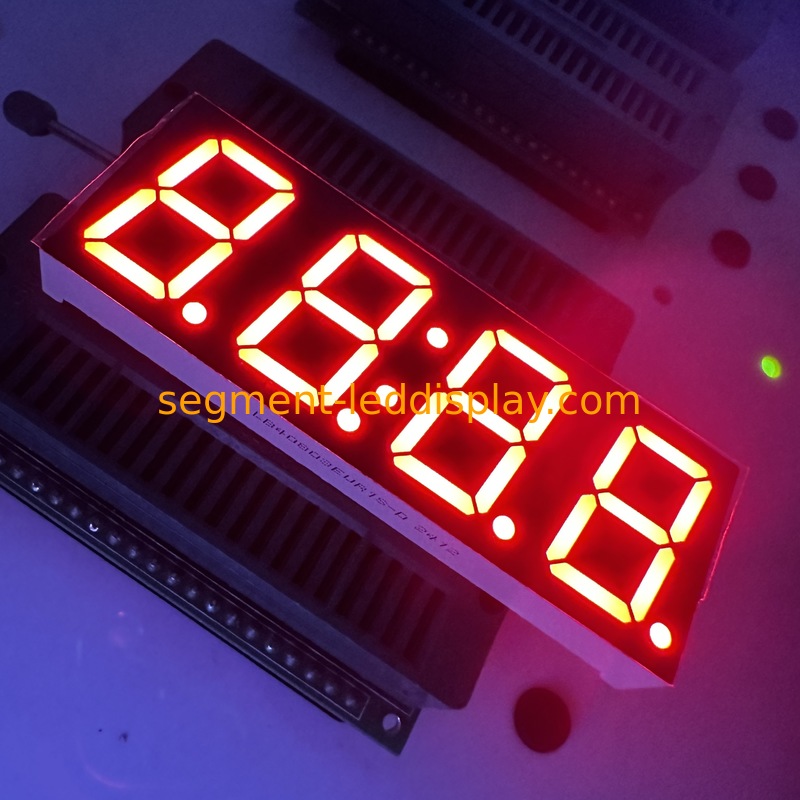

Frontansicht mit Leuchtkraft:Klare Anzeige von ultrahellen roten Ziffern (z. B. "12:34" für Uhrenszenarien) mit weißen Segmenten und schwarzer Oberfläche, wobei hoher Kontrast und Helligkeit betont werden.
Maßdiagramm:Markierte Außenmaße von 71,6 × 25,8 × 8,5 mm und eine Zeichenhöhe von 20 mm (0,8 Zoll), die die schlanke Tiefe von 8,5 mm für platzbeschränkte Geräte visualisieren.

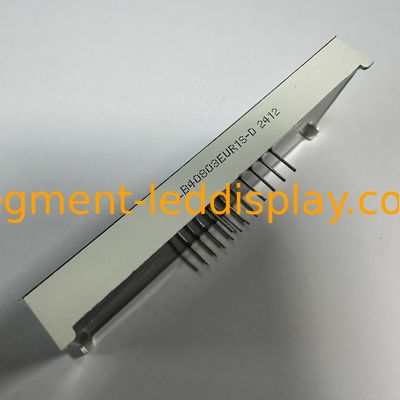

Seitenansicht:Heben Sie die ultradünne Dicke von 8,5 mm hervor, um die Kompatibilität mit schlanken Paneelen (z. B. Set-Top-Boxen, kompakte Thermostate) zu demonstrieren.
Anwendungs-Mockup:Integriert in eine Uhr, ein Instrumentenfeld oder eine Set-Top-Box, um den realen Einsatz zu demonstrieren.

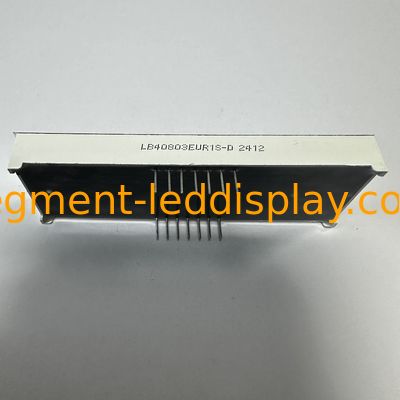

Parameter-Nahaufnahme:Eingravierte "Common Cathode (CC)"- und "RoHS"-Logos auf der Rückseite, die die Konformität und Polaritätsklarheit verstärken.


Kernspezifikationstabelle

Spezifikation	Details
Anzeigetyp	4-stellige 7-Segment-LED-Ziffernanzeige (ideal für Uhren/zeitbezogene Anwendungen)
Zeichenhöhe	20 mm (0,8 Zoll) - optimiert für Lesbarkeit aus 1-4 m (z. B. Wanduhren, TV-Set-Top-Boxen)
Außenmaße	71,6 * 25,8 * 8,5 mm - 8,5 mm ultradünne Tiefe für schlanke Gerätegehäuse
Segment-/Oberflächendesign	Weiße Segmente + schwarze Oberfläche - blendfrei, hoher Kontrast für Tag-/Nachtsichtbarkeit
Polarität	Common Cathode (CC) - kompatibel mit gängigen CC-Treiberschaltungen
Emissionsfarbe	Ultrahelles Rot (Standard); optional: Blau, Gelbgrün, Reingrün, Bernstein, Orange, Reinweiß
Lichtstärke	90-110 mcd - hell genug für gut beleuchtete Räume, keine Blendung in dunklen Umgebungen
Elektrische Parameter	Vorwärtsspannung: 1,8-2,2 V/LED; Vorwärtsstrom: 5-10 mA/LED
Konformität	RoHS-konform - frei von beschränkten Stoffen (Blei, Quecksilber usw.)
Betriebslebensdauer	≥50.000 Stunden (Dauerbetrieb) - entspricht über 5 Jahren täglichem Betrieb

Wichtigste Verkaufsargumente
1. Ultrahelle rote Leuchtkraft & hoher Kontrast für jederzeitige Lesbarkeit
90-110 mcd ultrahelle rote Emission:Durchdringt Umgebungslicht (z. B. Deckenleuchten im Wohnzimmer, Bürolampen) und ist gleichzeitig in dunklen Räumen (z. B. Nachtuhren im Schlafzimmer) augenschonend. Perfekt für Uhrenanzeigen, bei denen die Lesbarkeit zu jeder Tageszeit entscheidend ist.
Weiße Segmente + schwarze Oberfläche:Eliminiert Reflexionen und verbessert die Ziffernklarheit - auch aus schrägen Winkeln. Im Gegensatz zu Displays mit geringem Kontrast werden Fehlinterpretationen von "6" als "9" oder "8" als "3" vermieden, wodurch die Genauigkeit für Zeit-, Temperatur- oder numerische Anzeigen gewährleistet wird.
2. 8,5 mm schlankes Profil & kompakte Größe für schlanke Geräte
Ultradünne 8,5 mm Tiefe:Passt nahtlos in schlanke Gehäuse wie Set-Top-Boxen (wo der Innenraum begrenzt ist), Wandthermostate oder kompakte Instrumententafeln. Es ist keine Modifizierung des Gerätegehäuses erforderlich, um sperrigere Displays aufzunehmen.
71,6 × 25,8 mm optimierter Platzbedarf: Das 4-stellige Layout gleicht Bildschirmfläche und Platzeffizienz aus - ideal für die Anzeige von Zeit ("10:05"), Temperatur ("25ºC") oder Kanalnummern ("120"), ohne übermäßigen Platz zu beanspruchen.
3. Energieeffizienz & langfristige Zuverlässigkeit
Geringer Stromverbrauch (5-10 mA/LED):Minimiert den Stromverbrauch und eignet sich daher für batteriebetriebene Geräte (z. B. tragbare Thermometer) oder Geräte, die rund um die Uhr betrieben werden (z. B. Always-On-Set-Top-Boxen). Reduziert die langfristigen Stromkosten und verlängert die Batterielebensdauer.
Stabile Leistung:Hält Spannungsschwankungen (1,8-2,2 V adaptiv) und Temperaturbereichen von -40ºC bis 85ºC (Industriequalität) stand, wodurch kein Flimmern, Segmentausfall oder Helligkeitsverlust gewährleistet wird - auch in rauen Umgebungen (z. B. heiße Küchengeräte, kalte Garagenthermostate).
4. Einfache Integration & breite Kompatibilität
IC-kompatibel:Funktioniert mit gängigen 7-Segment-Treiber-ICs (74HC595, TM1638, MAX7219), wodurch die Notwendigkeit einer kundenspezifischen Treiberentwicklung entfällt. Vereinfacht das Schaltungsdesign für Hersteller und beschleunigt die Produkteinführungszyklen.
Einfach zu montieren: Unterstützt sowohl Through-Hole- als auch SMD-Montage (optional), die sich an automatisierte Produktionslinien oder manuelle Montage anpassen. Standardisierte Pinbelegungen gewährleisten eine konsistente Installation und reduzieren Montagefehler.

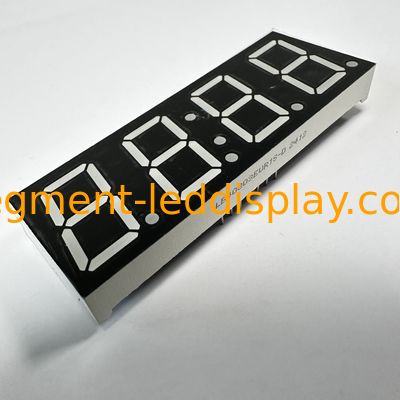

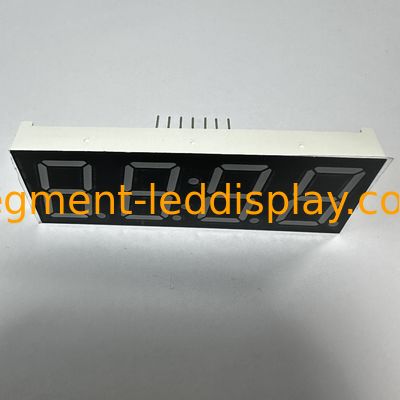

Detailbild

Zielanwendungen
1. Uhren & zeitbezogene Geräte
Digitale Wanduhren:Anzeige von Stunde/Minute (z. B. "09:45") oder 12/24-Stunden-Format.
Küchen-Timer:Anzeige der Countdown-Zeit (z. B. "00:59") zum Kochen/Backen.
Set-Top-Boxen & Media-Player:Anzeige der Wiedergabezeit (z. B. "30:15") oder der Kanalnummern (z. B. "0120").
2. Haushaltsgeräte
Smarte Thermostate:Anzeige der Innentemperatur (z. B. "22ºC"), der eingestellten Temperatur (z. B. "25ºC") oder der Luftfeuchtigkeit (z. B. "50%").
Kleine Küchengeräte (Heißluftfritteusen, Mikrowellen):Anzeige der Garzeit (z. B. "01:20") oder der Zieltemperatur (z. B. "180ºC").
Waschmaschinen/Trockner:Anzeige der verbleibenden Zykluszeit (z. B. "25min") oder der Programmcodes (z. B. "04").
3. Industrie- & Instrumententafeln
Temperatur-/Feuchtigkeitsmonitore:Anzeige von Echtzeit-Umgebungsdaten (z. B. "28ºC/60%RH") in Fabriken, Lagern oder Gewächshäusern.
Gerätestatusanzeigen:Anzeige der Betriebsstunden (z. B. "125h"), der Produktionszählungen (z. B. "500 Stück") oder der Spannungspegel (z. B. "220V").


Beschaffungs- & Lieferinformationen

Beschaffungsposten	Details
Mindestbestellmenge (MOQ)	50 Stück (Musterbestellungen: 5-10 Stück verfügbar)
Stückpreisbereich	0,25 bis 0,40 USD/Stück (Mengenbestellungen ≥1000 Stück: gestaffelte Rabatte)
Anpassungsoptionen	Segmentfarbe, Oberflächenfarbe, Pinabstand und Dezimalpunktposition
Produktionskapazität	15.000 Stück/Tag
Verpackung	Antistatische Kunststoffschalen (100 Stück/Schale) + Kartons (stoßfest)
Lieferzyklus	Auf Lager: 3-5 Tage; Kundenspezifisch: 7-12 Tage (einschließlich Tests)
Versandarten	Inland: Express (SF, ZTO); Export: Seefracht (FOB Shenzhen), Luftfracht (DHL/UPS)

Qualitätssicherung
Rohmaterialkontrolle:Verwendet hochwertige LED-Chips (Taiwan Epistar) und PC-Kunststoff (hitzebeständig bis zu 120ºC) für die schwarze Oberfläche, wodurch Haltbarkeit und gleichmäßige Leuchtkraft gewährleistet werden.
100 % Inspektion:Jede Einheit wird vor dem Versand auf Helligkeit, Spannung und Hoch-Tief-Temperatur-Zyklustests (-40ºC~85ºC) geprüft, um defekte Produkte auszuschließen.
Garantie:1 Jahr Garantie für nicht durch Menschen verursachte Schäden. Bei Qualitätsproblemen wird kostenloser Ersatz oder eine Rückerstattung gewährt (Chargennummer und Testbericht erforderlich).

Anwendungsbild

Häufig gestellte Fragen (FAQ)
F: Ist diese Anzeige für den Außenbereich geeignet?
A: Sie ist für den Innenbereich (z. B. Wohnungen, Büros) konzipiert, da sie nicht wasserdicht ist. Für Anwendungen im Freien empfehlen wir unsere wasserdichte Version (auf Anfrage anpassbar).
F: Kann sie Dezimalpunkte anzeigen?
A: Ja - jede Ziffer kann mit einem Dezimalpunkt (optional) ausgestattet werden, um die Temperatur (z. B. "25,5ºC") oder die Zeit (z. B. "10:05,5") anzuzeigen.
F: Wie groß ist der Betrachtungswinkel?
A: Der horizontale/vertikale Betrachtungswinkel beträgt ≥120°, wodurch eine klare Lesbarkeit von der Seite gewährleistet wird (z. B. eine an einer Wand montierte Uhr, die von einem Sofa aus betrachtet wird).
