Ultra blau 0,56" einstellige, gemeinsame Anode, oberflächenmontierte 7-Segment-LED-Anzeige für Haushaltsgeräte

Ultrablaues 0,56-Zoll-LED-Display mit einstelliger gemeinsamer Anode für die Oberflächenmontage mit 7 Segmenten für Haushaltsgeräte

Entdecken Sie die Vielseitigkeit unserer LED-Lösungen, von dynamischen LED-Anzeigen und hochpräzisen Punktmatrix-LED-Anzeigen bis hin zu zuverlässigen LED-Segmentanzeigen – einschließlich der beliebten 7-Segment-LED-Anzeigen – alle als integrierbare LED-Anzeigemodule erhältlich, um Ihre Projekte aufzuwerten!

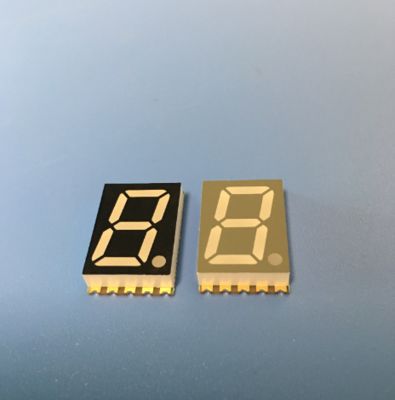

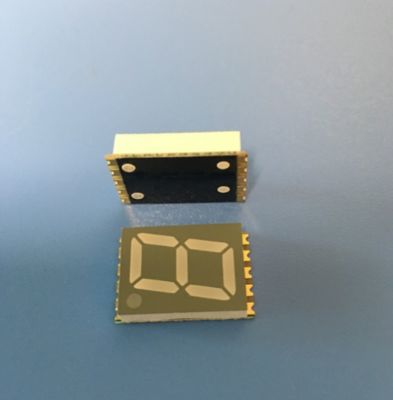

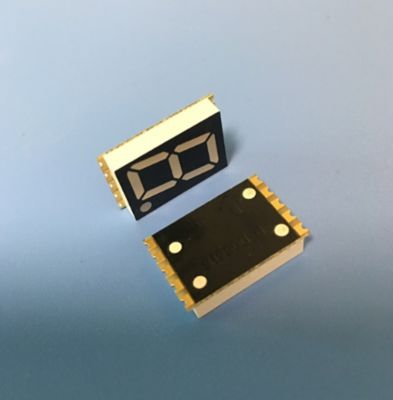

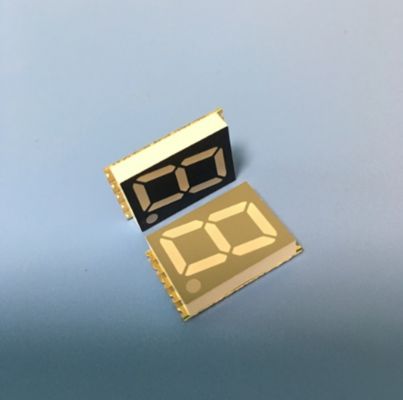

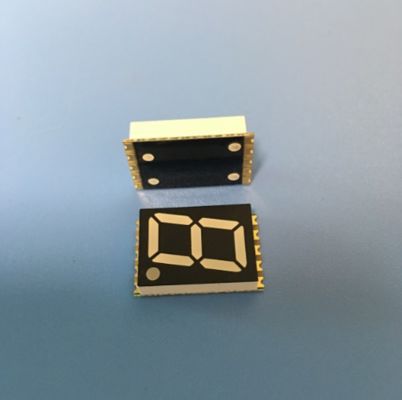

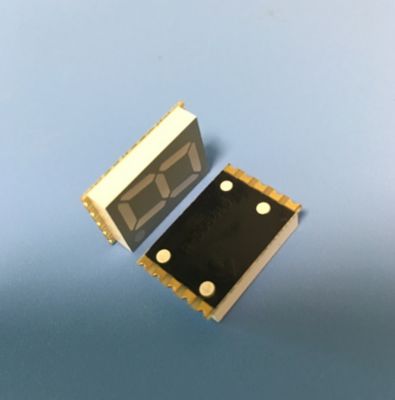

Dieses oberflächenmontierte 7-Segment-LED-Display (SMD) ist für die nahtlose Integration in Haushaltsgeräte, Instrumententafeln und digitale Anzeigen konzipiert und verfügt über eine Zeichenhöhe von 0,56 Zoll (14,2 mm) und ultraschlanke Außenabmessungen (12,4 x 19 x 3,75 mm).

1. SMD-Design für platzsparende Integration
   Ultraschlanke Tiefe von 3,75 mm: Passt in die dünnen Gehäuse moderner Haushaltsgeräte (z. B. schlanke Mikrowellen, kompakte Heißluftfritteusen) oder dichte Instrumententafeln – keine sperrigen Durchgangslochausschnitte erforderlich, wodurch die Gesamtdicke des Geräts reduziert wird.
2. Optimale Sicht für häusliche Umgebungen
   Ultrahelle blaue Emission: 460–465 nm Wellenlänge und 80–100 mcd Intensität durchdringen das Umgebungslicht in der Küche (Deckenlampen, Sonnenlicht) und sorgen gleichzeitig für ein angenehmes Leuchten – ideal zum Ablesen von Mikrowellen-Timern (z. B. „02:30“) oder Ofentemperatureinstellungen (z. B. „180 °C“) auf einen Blick.
3. Effiziente und zuverlässige Leistung
   Geringer Stromverbrauch: 2,8–3,5 V/LED-Durchlassspannung und 10–15 mA Stromaufnahme reduzieren den Energieverbrauch, entsprechen den Standards für umweltfreundliche Haushaltsgeräte (z. B. ENERGY STAR) und senken die langfristigen Betriebskosten für Endbenutzer.
4. Vielseitigkeit und Compliance
   Mehrfarben- und Bedienfeldoptionen: Über das ultrahelle Blau hinaus können Marken mit 6 weiteren Farben an die Ästhetik des Geräts angepasst werden (z. B. Rot für „Fehler“-Warnungen, Grün für „Normal“-Status). Anpassbare Panelfarben (z. B. Weiß, Grau) passen das Display noch besser zum Gerätedesign.

• Absolute maximale Nennwerte (Ta=25 °C)

  Parameter	Symbol	Bewertungen	Einheit
  Vorwärtsstrom (pro Würfel)	Ipm	20	mA
  Sperrspannung (pro Würfel)	Vr	5	V
  Verlustleistung (pro Würfel)	Uhr	80	mW
  Betriebstemperaturbereich	Topr	-40~+85	°C
  Lagertemperaturbereich	Tstg	-40~+85	°C
  Löttemperatur (≤3 Sekunden)	Th	260	°C

  Code: Gelbgrün – J

  Parameter	Symbol	Zustand	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	Wenn=10mA	1.8		2.4	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	IV	Wenn=10mA	30		40	mcd
  Spektrum mit halbem Wert	△λ	Wenn=10mA		20		nm
  Wellenlänge	Dλ	Wenn=10mA	569		574	nm



  Code: Bernstein/Gelb -Y

  Parameter	Symbol	Zustand	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	Wenn=10mA	1.8		2.5	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	IV	Wenn=10mA	60		80	mcd
  Spektrum mit halbem Wert	△λ	Wenn=10mA		20		nm
  Wellenlänge	Dλ	Wenn=10mA	585		595	nm



  Code: Orange -F

  Parameter	Symbol	Zustand	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	Wenn=10mA	1.8		2.4	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	IV	Wenn=10mA	60		80	mcd
  Spektrum mit halbem Wert	△λ	Wenn=10mA		20		nm
  Wellenlänge	Dλ	Wenn=10mA	600		605	nm



  Code:Super Bright Red -R

  Parameter	Symbol	Zustand	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	Wenn=10mA	1.8		2.2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	IV	Wenn=10mA	50		60	mcd
  Spektrum mit halbem Wert	△λ	Wenn=10mA		20		nm
  Wellenlänge	Dλ	Wenn=10mA	630		635	nm



  Code:Ultra Bright Red -UR

  Parameter	Symbol	Zustand	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	Wenn=10mA	1.8		2.2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	IV	Wenn=10mA	80		100	mcd
  Spektrum mit halbem Wert	△λ	Wenn=10mA		20		nm
  Wellenlänge	Dλ	Wenn=10mA	625		635	nm



  Code: Pure Green -G

  Parameter	Symbol	Zustand	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	Wenn=10mA	2.6		3.2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	IV	Wenn=10mA	120		180	mcd
  Spektrum mit halbem Wert	△λ	Wenn=10mA		20		nm
  Wellenlänge	Dλ	Wenn=10mA	515		525	nm


  Code: Ultra Bright Blue -BH

  Parameter	Symbol	Zustand	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	Wenn=10mA	2.8		3.2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	IV	Wenn=10mA	120		140	mcd
  Spektrum mit halbem Wert	△λ	Wenn=10mA		20		nm
  Wellenlänge	Dλ	Wenn=10mA	460		465	nm

•

• Code: Ultrahelles Weiß -WH

  Parameter	Symbol	Zustand	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	Wenn=10mA	2.8		3.2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	IV	Wenn=10mA	120		140	mcd
  LED-Farbtemperatur	K	Wenn=10mA	5500	20	6800	K
  Chromatizitätskoordinaten	X/Y	Wenn=10mA	0,29,0,32		0,30,0,33	nm

•

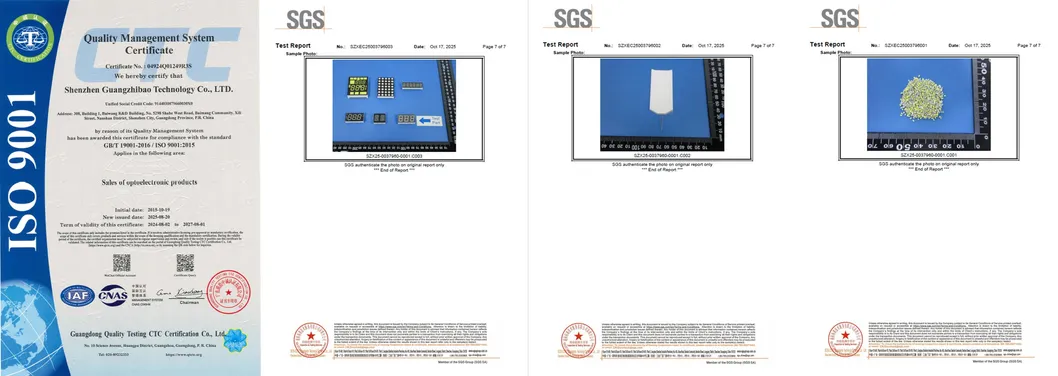

  Shenzhen Guangzhibao Technology Co., Ltd. (Marke: Light-Bo)gegründet im Jahr 2006, ein Unternehmen, das Forschung und Entwicklung, Herstellung und Vertrieb von optoelektronischen LED-Anzeigen integriert. Nach ISO 9001 2015 für Qualitätsmanagementsysteme zertifiziertes Unternehmen. Mit mehr als 15 Jahren OEM- und ODM-Erfahrung.
  LightBoist bestrebt, qualitativ hochwertige und kostengünstige maßgeschneiderte Lösungen bereitzustellen, um Kunden dabei zu helfen, Kosten zu senken und ihre Wettbewerbsfähigkeit zu verbessern.

7-Segment-LED-Anzeige, kundenspezifische LED-Anzeige, numerische LED-Anzeige, Punktmatrix-LED-Anzeige,Wird häufig für Haushaltsgeräte, Temperaturanzeigen, Feuchtigkeitsanzeigen, Kühlschranksteuerungen, Thermostatanzeigen, Heiz- und Kühlsteuerung usw. verwendet

FAQ (häufig gestellte Fragen)
F1 Sind Sie ein Handelsunternehmen oder Hersteller?
A: Wir sind Originalhersteller mit mehr als 20 Jahren Erfahrung im Bereich optoelektronischer LED-Anzeigen.
F2 Was sind Ihre Hauptprodukte?
A: Zu unseren Hauptprodukten gehören 7-Segment-LED-Anzeigen, SMD-LED-Anzeigen, Punktmatrix-LED-Anzeigen, Pfeil-LED-Anzeigen, individuell gestaltete LED-Anzeigen, LED-Lichtleisten, Durchgangsloch-LEDs, SMD-LEDs, LED-Hintergrundbeleuchtungen usw.
F3 Wie hoch ist Ihr Mindestbestellwert?
A: Unsere Mindestbestellmenge beträgt 1000 Stück. Wir können auch Musterbestellungen und Kleinbestellungen annehmen, deren Menge unter unserer Mindestbestellmenge liegt.
F4 Kann ich vor der Bestellung einige Muster zum Testen erhalten?
A: Ja. Wir können 5–10 kostenlose Muster für Ihre Tests bereitstellen, die Frachtkosten werden jedoch vom Kunden getragen.
F5 Wie lang ist Ihre Lieferzeit?
A: Lieferzeit: ca. 10–20 Tage; Je nach Bestellmenge und Rohstoffen. Wenn Sie eine dringende Bestellung haben und wir Rohstoffe auf Lager haben,Wir können unseren Produktionsplan so anpassen, dass er innerhalb von 7–10 Tagen fertig ist.
F6 Wie lauten Ihre Zahlungsbedingungen?
A: Wir akzeptieren Banküberweisungen, T/T, Western Union und Paypal mit kleinen Beträgen. Einzelheiten zu den Zahlungsarten können verhandelt werden.
F7 Können Sie mir FOB-Preise nennen?
A: Ja. Wir können Ihnen Preise basierend auf den Incoterms EXW, FOB, CIF, DDP anbieten.
F8 Wie kann ich Ihren Katalog und Ihre Preisliste erhalten?
A: Ja. Bitte teilen Sie uns Ihre E-Mail-Adresse mit oder kontaktieren Sie uns direkt über die Website, um unseren Katalog und unsere Preisliste anzufordern.
F9 Kann ich die Preise verhandeln?
A: Ja, bei Großbestellungen können wir Rabatte in Betracht ziehen.
F10 Wie hoch werden die Versandkosten sein?
A: Das hängt von der Größe Ihrer Sendung und der Versandart ab.
Wir bieten Ihnen die von Ihnen gewünschte Gebühr an.
F11 Können Sie maßgeschneiderte Produkte herstellen?
A: Ja, OEM- und ODM-Service sind verfügbar. Wir können die Größen, LED-Farben und Funktionssymbole entsprechend Ihren Anforderungen anpassen.
F12 Wenn ich mein Design sende, können Sie es dann nur für mich selbst erstellen und es niemand anderem zeigen?
A: Ja, wir werden es nicht ohne Ihre Genehmigung zeigen oder an andere verkaufen.
F13 Wie lange dauert die Mustervorlaufzeit für kundenspezifische Produkte?
A: Die Vorlaufzeit für Muster beträgt etwa 20–25 Arbeitstage nach Erhalt der Formkosten und der Genehmigung der Formzeichnung durch den Kunden.
F14 Welche Versandarten gibt es?
A: Normalerweise versenden wir die Waren per DHL, FEDEX, UPS, EMS, auf dem Luftweg, auf dem Seeweg usw. Sie können auch den anderen Weg wählen, der für Sie am besten ist.
F15 Wie stellen Sie die Qualität Ihrer Produkte sicher?
A: Wir sind ISO 9001 QMS-zertifizierte Hersteller mit mehr als 20 Jahren Erfahrung. Wir führen vor dem Versand zwei 100 %-Tests für alle unsere Produkte durch.
