Rote/Reine grüne LED-Anzeige 7-Segment 17 mm gemeinsame Kathode für digitale Kühlsysteme

Rote/Reines grünes LED-Anzeigedisplay 7-Segment 17 mm gemeinsame Kathode für digitale Kühlsysteme

Produktübersicht

Light-Bo'sangepasstes 3-stelliges 7-Segment-LED-Display mit einer 0,67-Zoll (17 mm) Zeichenhöhe und integriertem Minuszeichen, das für vielseitige Leistung in Haushaltsgeräten und Klimaanlagen entwickelt wurde. Mit robusten Paketabmessungen (47×22×8mm) und Dual-Color-Optionen—ultrahelles Rot (620-625 nm) und reines Grün (515-525 nm)—liefert es klare Sichtbarkeit für positive und negative Werte (dank des Minuszeichens). Konfiguriert als gemeinsame Kathode (mit gemeinsamer Anode ebenfalls verfügbar), gleicht dieses Display hohe Leuchtstärke (80-100 mcd) mit geringem Stromverbrauch aus, was es ideal für Klimaanlagensteuerungen, Kühlschrankanzeigen und Heiz-/Kühlsysteme macht.

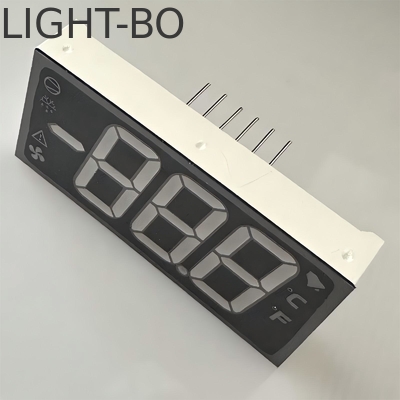

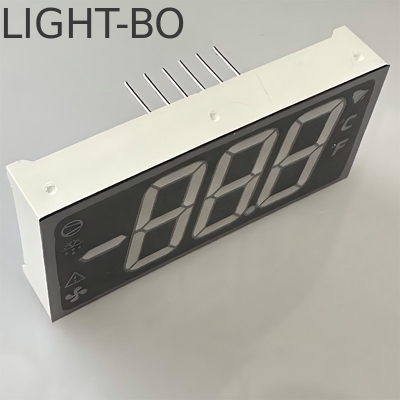

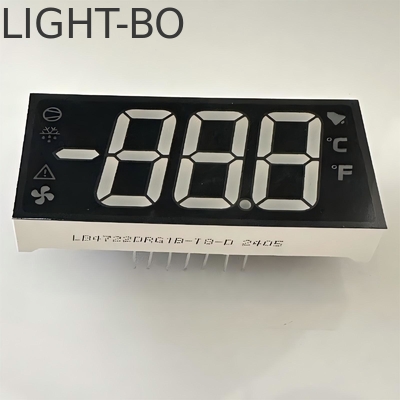

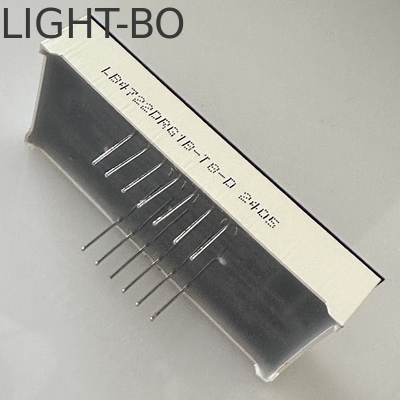

Produktbild

Hauptmerkmale

3-stellig mit Minuszeichen: Ein einzigartiges Design beinhaltet ein Minuszeichen zur Anzeige negativer Werte (z. B. Temperaturen unter Null), was für Klimaanlagen unerlässlich ist.

Dual-Color-Optionen: Ultrahelles Rot (620-625 nm, 1,8-2,3 V) und reines Grün (515-525 nm, 2,8-3,3 V) bedienen unterschiedliche Geräteästhetiken und funktionale Bedürfnisse, mit zusätzlichen Farben verfügbar (Blau, Eisblau, Weiß usw.).

Optimale Größe: 0,67-Zoll (17 mm) Zeichenhöhe und 47×22×8 mm Abmessungen gewährleisten Lesbarkeit, ohne übermäßigen Platz in Gerätepaneelen zu beanspruchen.

Hohe Sichtbarkeit: 80-100 mcd Leuchtstärke und weiße Segmente auf schwarzer Oberfläche (mit Schutzfolie) garantieren Klarheit in hellen oder dunklen Umgebungen.

Energieeffizient: Geringer Vorwärtsstrom (5-10 mA/LED) minimiert den Stromverbrauch, ideal für den Langzeitbetrieb in Haushaltsgeräten.

Einfache Integration: Gemeinsame Kathodenkonfiguration (gemeinsame Anode optional), IC-Kompatibilität und einfache Montage vereinfachen die Installation in PC-Boards.

Langlebig & Konform: Stabile Leistung, lange Lebensdauer und RoHS-Zertifizierung gewährleisten Zuverlässigkeit in Haushalts- und Klimaanwendungen.

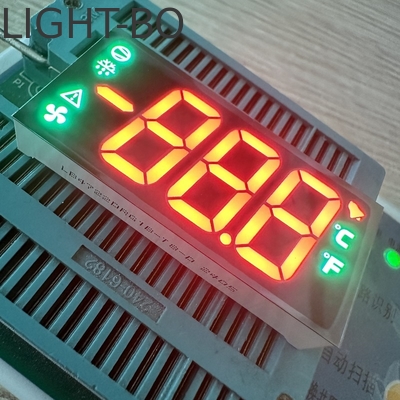

Detailbild

Technische Daten

Anwendungen

Ideal für:

Klimaanlagen- und Kühlschranksteuerungen

Heiz-, Kühl- und Klimaanlagen

Elektronische Haushaltsgeräte, die numerische Ausgaben erfordern (einschließlich negativer Werte)

Temperaturanzeigen und Regulierungsanzeigen

Bestellung & Logistik

Mindestbestellmenge: 1000 Stück

Handelsbedingung: EXW

Zahlungsbedingungen: T/T, WU

Ursprung: Guangdong, China (Festland)

Transportoptionen: See, Luft, Land

Produktionskapazität: 100.000 Stück/Woche

Verpackung: EPE + Karton (sicherer Schutz für Segmente und Minuszeichen)

Lieferzeit: 10-15 Tage

• Absolute Maximalwerte(Ta=25ºC)

  Parameter	Symbol	Werte	Einheit
  Vorwärtsstrom (pro Chip)	Ipm	20	mA
  Rückwärtsspannung (pro Chip)	Vr	5	V
  Verlustleistung (pro Chip)	Pm	80	mW
  Betriebstemperaturbereich	Topr	-40~+85	ºC
  Lagertemperaturbereich	Tstg	-40~+85	ºC
  Löttemperatur (≤3 Sekunden)	Th	260	ºC

  Code:Gelbgrün- J

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1,8		2,4	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Leuchtstärke	Iv	If=10mA	30		40	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	569		574	nm



  Code:Bernstein/Gelb -Y

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1,8		2,5	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Leuchtstärke	Iv	If=10mA	60		80	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	585		595	nm



  Code:Orange -F

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1,8		2,4	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Leuchtstärke	Iv	If=10mA	60		80	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	600		605	nm



  Code:Superhelles Rot -R

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1,8		2,2	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Leuchtstärke	Iv	If=10mA	50		60	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	630		635	nm



  Code:Ultrahelles Rot -UR

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1,8		2,2	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Leuchtstärke	Iv	If=10mA	80		100	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	625		635	nm



  Code:Reines Grün -G

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	2,6		3,2	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Leuchtstärke	Iv	If=10mA	120		180	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	515		525	nm


  Code:Ultrahelles Blau -BH

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	2,8		3,2	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Leuchtstärke	Iv	If=10mA	120		140	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	460		465	nm

•

• Code:Ultrahelles Weiß -WH

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	2,8		3,2	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Leuchtstärke	Iv	If=10mA	120		140	mcd
  LED-Farbtemperatur	K	If=10mA	5500	20	6800	K
  Farbkoordinaten	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

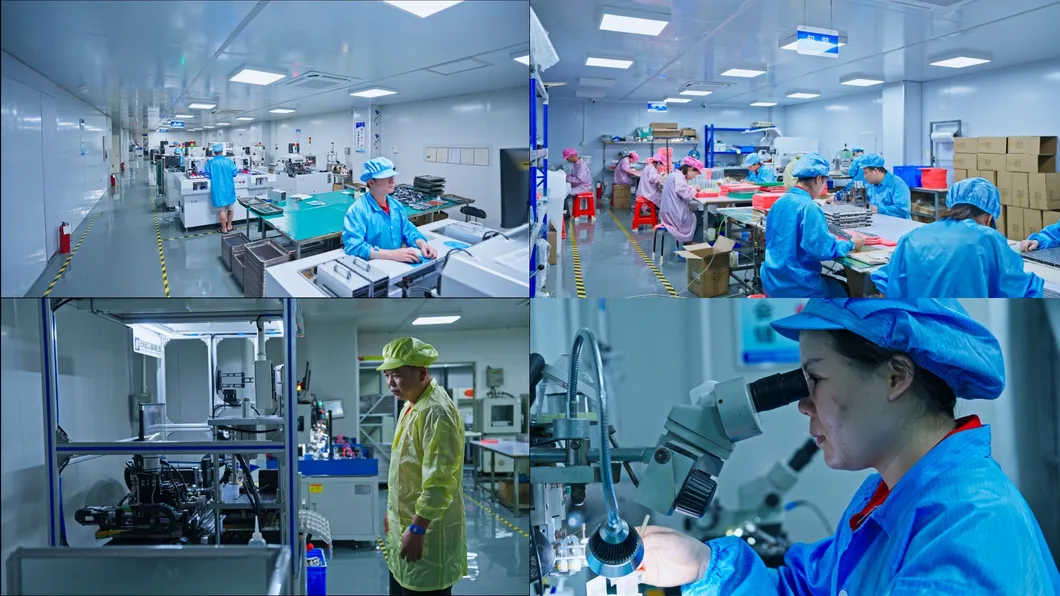

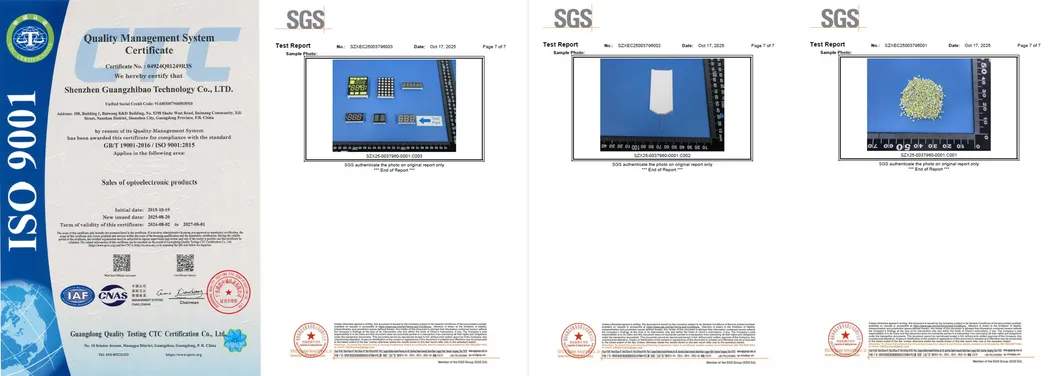

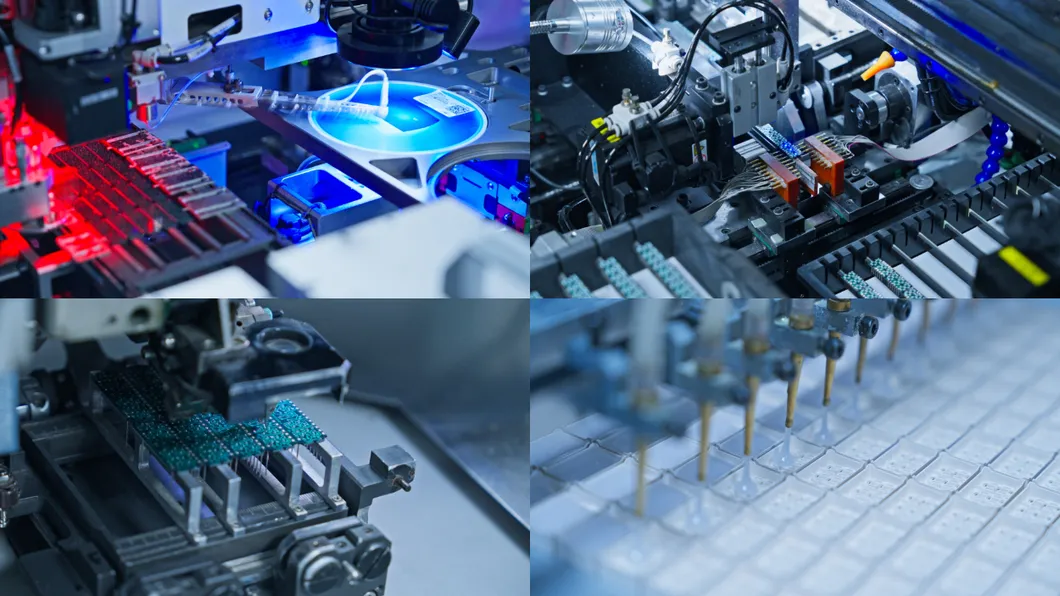

    SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARKE: LIGHT-BO)gegründet 2006, ein Unternehmen, das F&E, Herstellung und Vertrieb von optoelektronischen LED-Displays integriert. ISO 9001 2015 Qualitätsmanagementsysteme zertifiziertes Unternehmen. Mit mehr als 15 Jahren OEM- und ODM-Erfahrung.
    LIGHTBO hat sich verpflichtet, hochwertige und kostengünstige, kundenspezifische Lösungen anzubieten, um Kunden bei der Kostensenkung und der Verbesserung der Wettbewerbsfähigkeit zu helfen.

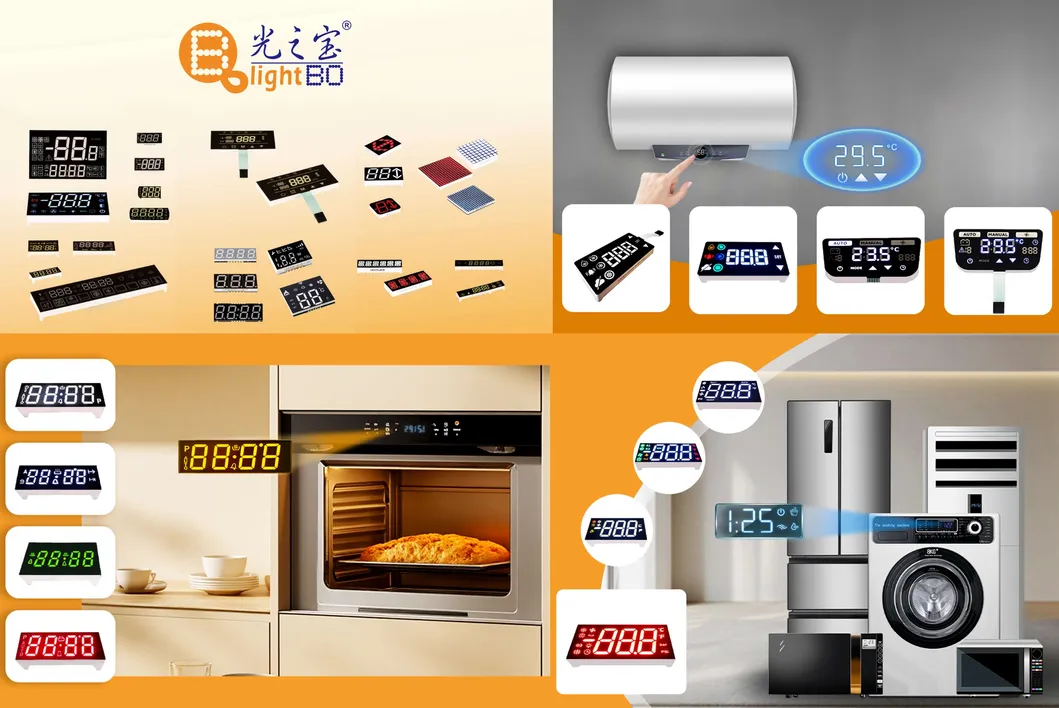

7-Segment-LED-Anzeige, kundenspezifische LED-Anzeige, numerische LED-Anzeige, Dot-Matrix-LED-Anzeige, weit verbreitet für Haushaltsgeräte, Temperaturanzeigen, Feuchtigkeitsanzeigen, Kühlschranksteuerungen, Thermostat-Anzeigen, Heiz- und Kühlungssteuerung usw.
