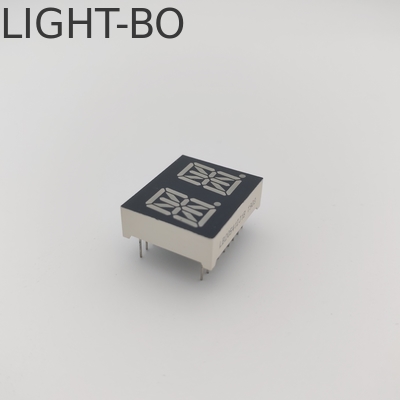

Common Cathode Alphanumeric LED Display 2 Digit 13.8mm 14 Segment

Common Cathode Alphanumeric LED Display 2 Digit 13.8mm 14 Segment

Markenbezeichnung:	LIGHT-BO
Modellnummer:	LB20541LJ1B
MOQ:	1000
Preis:	Negotiate
Zahlungsbedingungen:	TT in advance
Versorgungsfähigkeit:	50000pcs/days

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Place of Origin:

SHENZHEN，CHINA

Zertifizierung:

ISO9001&RoHS

Digit Height:

13.8MM

Interface Type:

Common cathode

Storage Temperature:

-40 to 85 degrees celsius

Feature:

fast heat-dissipation,Low power

Reverse Voltage:

Quality:

Industrial High Quality

Packaging Details:

EPE+Carton

Supply Ability:

50000pcs/days

Hervorheben:

2 Digit 14 Segment LED Display

13.8mm 14 Segment LED Display

Common Cathode 14 Segment LED Display

Beschreibung des Produkts

Common Cathode Alphanumeric LED Display 2 Digit 13.8mm 14 Segment

Key Specifications/Special Features:

14-Segment 0.54-Inch 2-Digit LED Alphanumeric Display

Character Height: 0.54 inch (13.8mm)

Outer Dimensions: 25.2 × 21.1 × 7.8 mm

Design: White segments on a black surface

Configuration: Common cathode

Emission Color: Pure Green (515–525nm)

Luminous Intensity: 120–160 mcd

Forward Voltage: 2.5–3.0 V per LED

Forward Current: 5–10 mA per LED

Available Colors: Red, yellow-green, pure green, blue, white, amber, orange

Code:Ultra Bright White -WH

Parameter	Symbol	Condition	Min	Typ	Max	Unit
Forward Voltage	Vf	If=10mA	2.6		3.0	V
Reverse Voltage	Vr	Ir=10uA	5			V
Luminous Intensty	Iv	If=10mA	120		140	mcd
LED color Temperature	K	If=10mA	5500	20	6800	K
Chromaticity Coordinates	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

Color:Pure Green

Parameter	Symbol	Condition	Min	Typ	Max	Unit
Forward Voltage	Vf	If=20mA	2.5		3.0	V
Reverse Voltage	Vr	Ir=10uA		5		V
Luminous Intensty	Iv	If=20mA	120		160	mcd
Spectrum With Of Half Value	λ	If=20mA		20		nm
Wavelength	Dλ	If=20mA	515		525	nm

Code:Yellow Green- J/JU

Parameter	Symbol	Condition	Min	Typ	Max	Unit
Forward Voltage	Vf	If=10mA	1.8		2.4	V
Reverse Voltage	Vr	Ir=10uA	5			V
Luminous Intensty	Iv	If=10mA	30		40	mcd
Spectrum With Of Half Value	△λ	If=10mA		20		nm
Wavelength	Dλ	If=10mA	569		573	nm

Code:Amber/Yellow -Y

Parameter	Symbol	Condition	Min	Typ	Max	Unit
Forward Voltage	Vf	If=10mA	1.8		2.4	V
Reverse Voltage	Vr	Ir=10uA	5			V
Luminous Intensty	Iv	If=10mA	50		60	mcd
Spectrum With Of Half Value	△λ	If=10mA		20		nm
Wavelength	Dλ	If=10mA	585		595	nm

Code:Orange -F

Parameter	Symbol	Condition	Min	Typ	Max	Unit
Forward Voltage	Vf	If=10mA	1.8		2.4	V
Reverse Voltage	Vr	Ir=10uA	5			V
Luminous Intensty	Iv	If=10mA	50		60	mcd
Spectrum With Of Half Value	△λ	If=10mA		20		nm
Wavelength	Dλ	If=10mA	600		605	nm

Code:Super Bright Red -R

Parameter	Symbol	Condition	Min	Typ	Max	Unit
Forward Voltage	Vf	If=10mA	1.8		2.2	V
Reverse Voltage	Vr	Ir=10uA	5			V
Luminous Intensty	Iv	If=10mA	50		60	mcd
Spectrum With Of Half Value	△λ	If=10mA		20		nm
Wavelength	Dλ	If=10mA	630		635	nm

Absolute Maximum Ratings(Ta=25℃)

Parameter	Symbol	Ratings	Unit
Forward Current(per dice)	Ipm	20	mA
Reverse Voltage(per dice)	Vr	5	V
Power Dissipation(per dice)	Pm	80	mW
Operating Temperature Range	Topr	-40~+120	℃
Storage Temperature Range	Tstg	-40~+120	℃
Solder Temperature(3 sec)	Th	260	℃

Key Features:

High-Performance Display: Uniform segment brightness with optimal energy efficiency

Ultra-Low Power Operation: Minimal energy consumption for extended use

Standardized Dimensions: Industry-compliant sizing for easy integration

Long-Term Reliability: Outstanding stability & prolonged service life

Effortless Installation: Streamlined assembly for rapid deployment

Enhanced Visibility: Excellent readability even in bright environments

Eco-Friendly Compliance: Meets RoHS environmental standards

Wide Temperature Range: Reliable operation from -35°C to +85°C

Applications:

Audio equipment or instrument panels

General use for digital indicators

Multimedia products

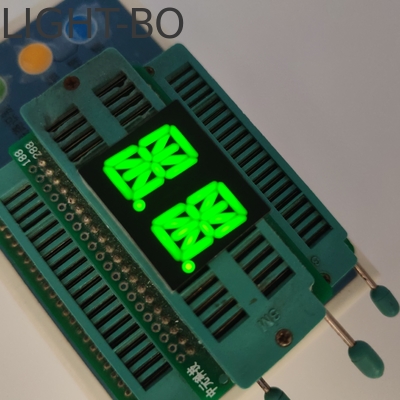

Common Cathode Alphanumeric LED Display 2 Digit 13.8mm 14 Segment 0

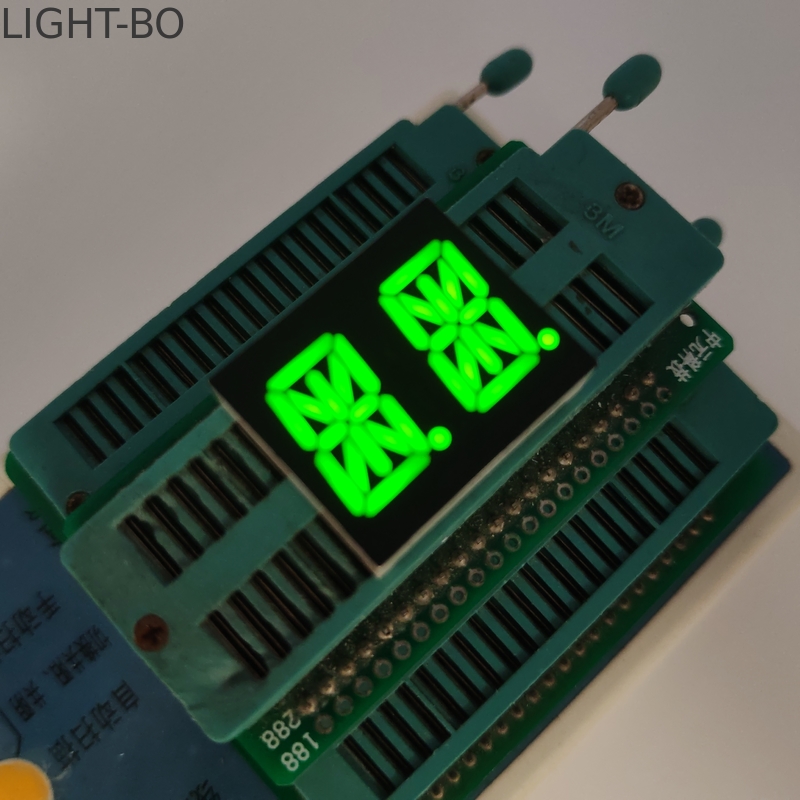

Common Cathode Alphanumeric LED Display 2 Digit 13.8mm 14 Segment 1

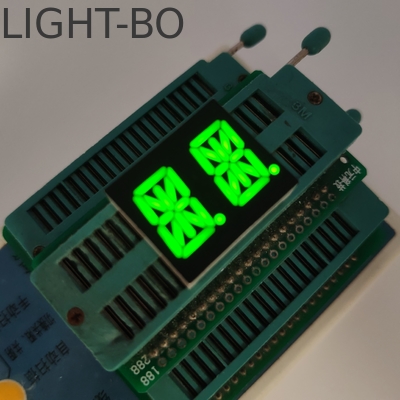

Common Cathode Alphanumeric LED Display 2 Digit 13.8mm 14 Segment 2
