Einzelheiten zu den Produkten

Haus Produits

4-stelliges 7-Segment-LED-Display mit gemeinsamer Kathode für Klimaanlage-Steuerung

Name: 4-stelliges 7-Segment-LED-Display mit gemeinsamer Kathode für Klimaanlage-Steuerung
Brand: Shenzhen Guangzhibao Technology Co., Ltd.
SKU: LB5025LRJ1B
Price: 9.20 USD
Availability: InStock

Markenbezeichnung:	LIGHT-BO
Modellnummer:	LB5025LRJ1B
MOQ:	1000
Preis:	Negotiate
Zahlungsbedingungen:	TT im Voraus
Versorgungsfähigkeit:	50000PCS/days

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Shenzhen, China

Zertifizierung:

ISO9001&RoHS

Dokument:

LB5025IRJ1B.pdf

Bildschirmgröße:

Maßgeschneiderte Größe

Bewertung:

IP54

Polarität:

Gemeinsame Kathode

Ziffernhöhe:

14mm

Gesichtsfarbe:

Weißes Segment Schwarzes Gesicht

Handelsbegriff:

LED-Sieben-Segment-Display

Verpackung Informationen:

EPE+CARTON

Versorgungsmaterial-Fähigkeit:

50000PCS/days

Hervorheben:

Regler der Klimaanlage Segment-LED-Display

7 Segment-LED-Display

LED-Anzeige mit gemeinsamer Kathodensegment

Beschreibung des Produkts

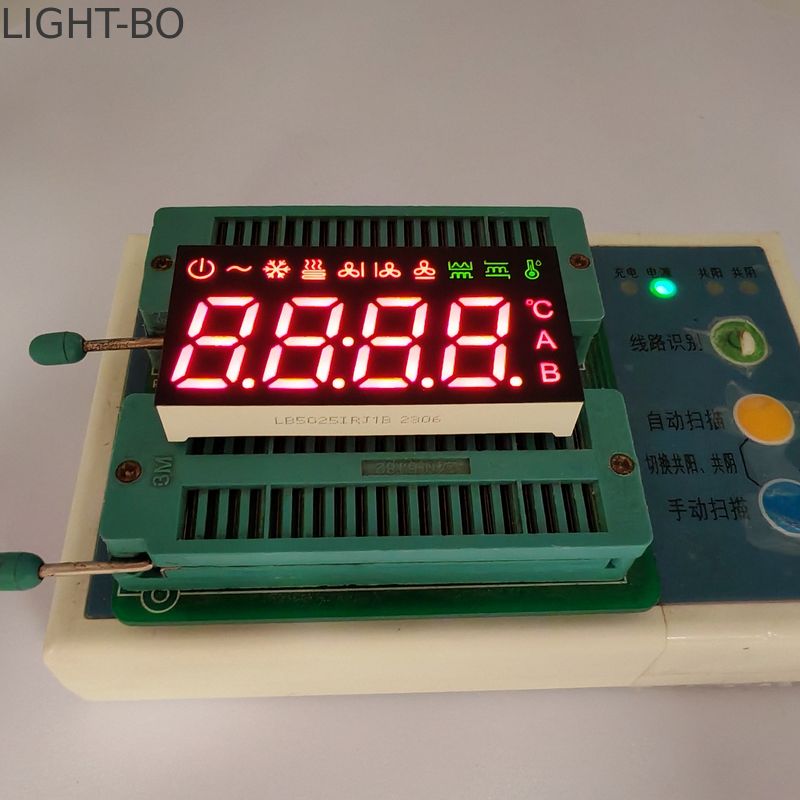

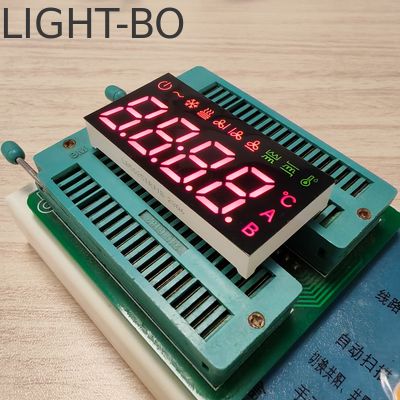

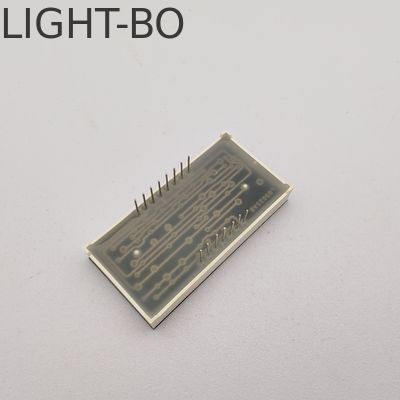

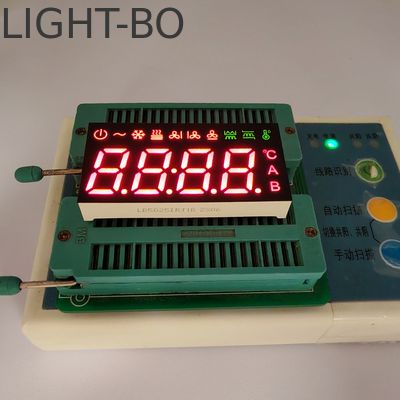

4-stellige 7-Segment-Kathoden-LED-Anzeige für Klimaanlagensteuerungen

Produktübersicht

Diese 4-stellige 7-Segment-Kathoden-LED-Anzeige ist speziell für Klimaanlagensteuerungen konzipiert und bietet optimale Lesbarkeit und zuverlässige Leistung in HVAC-Anwendungen.

Anzeigecharakteristiken

Zeichenhöhe: 14 mm (optimale Lesbarkeit)
Kompaktes Design: 50 × 25 × 8 mm (L × B × H)
Polaritätskonfiguration: Gemeinsame Kathode

Material & Konstruktion

Hochwertige Konstruktion aus weißem Epoxidharz
Schwarze Oberflächenbehandlung für verbesserten Kontrast

Optische Leistung

Ultrahelle Beleuchtungstechnologie
Erhältlich in gut sichtbaren Farben: Standard Rot/Rein Grün oder volles Spektrum einschließlich Rot, Blau, Grün, Weiß, Bernstein, Orange, Gelb
Große Betrachtungswinkel
Geringer Stromverbrauch
Hervorragende Umweltbeständigkeit

Umfassende Spezifikationen

Verfügbare Zifferngrößen von kompakten 0,25" bis großen 20" Anzeigen
Konfigurationen: 1- bis 6-stellige Modelle für verschiedene Anwendungen
Segmentvarianten: Standard 7-Segment, erweiterte 14-Segment- und 16-Segment-Modelle für alphanumerische Anwendungen
Mehrere Leuchtfarben: Rot, Gelb-Grün, Grün, Blau, Gelb, Pink, Weiß
Zweifarbige Optionen für verbesserte visuelle Anzeige
Anpassbare Oberflächenfarben: Schwarz, Grau oder Rot zur Anpassung an unterschiedliche Designanforderungen

Technische Parameter nach Farbcode

Gelb-Grün - J/JU

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	1,8		2,4	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	30		40	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	569		574	nm

Bernstein/Gelb - Y

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	1,8		2,5	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	60		80	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	585		595	nm

Orange - F

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	1,8		2,4	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	60		80	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	600		605	nm

Super Rot - R

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	1,8		2,2	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	50		60	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	630		635	nm

Ultra Rot - UR

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	1,8		2,2	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	80		100	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	625		635	nm

Rein Grün

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	2,6		3,2	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	120		180	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	515		525	nm

Ultra Blau - BH

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	2,8		3,2	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	120		140	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	460		465	nm

Ultra Weiß - WH

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	2,8		3,2	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	120		140	mcd
LED-Farbtemperatur	K	If=10mA	5500	20	6800	K
Farbkoordinaten	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Absolute Maximalwerte (Ta=25ºC)

Parameter	Symbol	Werte	Einheit
Durchlassstrom (pro Die)	Ipm	20	mA
Sperrspannung (pro Die)	Vr	5	V
Verlustleistung (pro Die)	Pm	80	mW
Betriebstemperaturbereich	Topr	-40~+85	ºC
Lagertemperaturbereich	Tstg	-40~+85	ºC
Löttemperatur (≤3 Sekunden)	Th	260	ºC

Herstellerinformationen

Shenzhen Guangzhibao Technology Co., Ltd. (MARKE: LIGHT-BO) ist seit 2006 ein führender Anbieter von OEM- und ODM-Lösungen. Mit ISO 9001:2015-Zertifizierung und über 15 Jahren Erfahrung engagieren wir uns für Innovation und überlegene Qualität in der LED-Display-Technologie.

Anwendungen

Unsere LED-Displays sind für die nahtlose Integration in verschiedene Anwendungen konzipiert, darunter Haushaltsgeräte, Temperatur- und Feuchtigkeitsüberwachungssysteme, Kühlschranksteuerungen, Thermostate und HVAC-Systeme.

Zertifizierungen & Einrichtungen

Unternehmensausstellungen

Versand & Logistik

Häufig gestellte Fragen

F1: Sind Sie ein Handelsunternehmen oder ein Hersteller?

A: Wir sind ein Originalhersteller mit über 20 Jahren Erfahrung in optoelektronischen LED-Displays.

F2: Was sind Ihre Hauptprodukte?

A: Unsere Hauptprodukte umfassen 7-Segment-LED-Displays, SMD-LED-Displays, Punktmatrix-LED-Displays, Pfeil-LED-Displays, kundenspezifische LED-Displays, LED-Lichtleisten, Through-Hole-LEDs, SMD-LEDs und LED-Hintergrundbeleuchtungen.

F3: Was ist Ihr MOQ?

A: Unser MOQ beträgt 1000 Stück, aber wir akzeptieren auch Musterbestellungen und Kleinbestellungen mit Mengen unter unserem MOQ.

F4: Kann ich vor der Bestellung Muster zum Testen erhalten?

A: Ja, wir können 5-10 kostenlose Muster zum Testen zur Verfügung stellen, aber die Frachtkosten werden vom Kunden getragen.

F5: Wie lange ist Ihre Lieferzeit?

A: Die Lieferzeit beträgt in der Regel 10-20 Tage, abhängig von der Bestellmenge und der Verfügbarkeit von Rohmaterialien. Für dringende Bestellungen mit vorhandenen Materialien können wir die Produktion anpassen, um innerhalb von 7-10 Tagen zu liefern.

F6: Was sind Ihre Zahlungsbedingungen?

A: Wir akzeptieren Banküberweisung, T/T, Western Union und PayPal für kleine Beträge. Zahlungsarten sind verhandelbar.

F7: Können Sie FOB-Preise anbieten?

A: Ja, wir können Preise basierend auf den Incoterms EXW, FOB, CIF und DDP anbieten.

F8: Wie erhalte ich Ihren Katalog und Ihre Preisliste?

A: Bitte geben Sie Ihre E-Mail-Adresse an oder kontaktieren Sie uns direkt über unsere Website, um unseren Katalog und unsere Preisliste zu erhalten.

F9: Kann ich Preise verhandeln?

A: Ja, wir können Rabatte für Großbestellungen in Betracht ziehen.

F10: Wie hoch sind die Versandkosten?

A: Die Versandkosten hängen von der Größe der Sendung und der Versandmethode ab. Wir werden die Kosten auf Anfrage mitteilen.

F11: Können Sie kundenspezifische Produkte herstellen?

A: Ja, OEM- und ODM-Dienstleistungen sind verfügbar. Wir können Größen, LED-Farben und Funktionssymbole nach Ihren Anforderungen anpassen.

F12: Wenn ich mein Design sende, werden Sie es vertraulich behandeln?

A: Ja, wir werden Ihr Design ohne Ihre Genehmigung nicht an andere weitergeben oder verkaufen.

F13: Wie lange ist die Musterlieferzeit für kundenspezifische Produkte?

A: Die Musterlieferzeit beträgt ca. 20-25 Werktage nach Erhalt der Werkzeugkosten und der Genehmigung der Werkzeugzeichnung durch den Kunden.

F14: Welche Versandmethoden verwenden Sie?

A: Wir versenden in der Regel per DHL, FEDEX, UPS, EMS, per Luftfracht oder per Seefracht. Sie können die für Sie am besten geeignete Methode wählen.

F15: Wie stellen Sie die Produktqualität sicher?

A: Als ISO 9001-zertifizierte Hersteller mit über 20 Jahren Erfahrung führen wir zweimal eine 100%ige Prüfung aller Produkte vor dem Versand durch.
