| Markenbezeichnung: | LIGHT-BO |

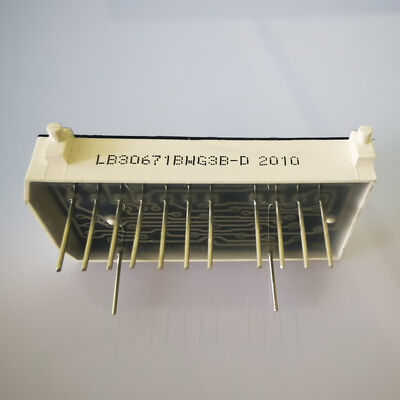

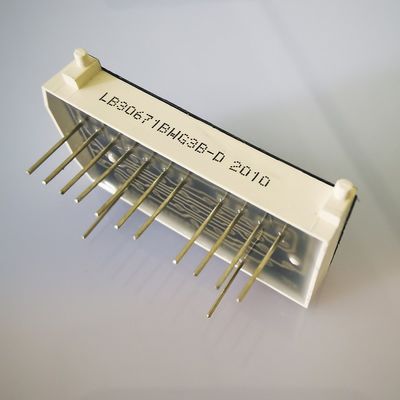

| Modellnummer: | LB30671BWG3B-D |
| MOQ: | 1000 |
| Zahlungsbedingungen: | T/T, Western Union, |
| Versorgungsfähigkeit: | 50000 Stück/Tag |

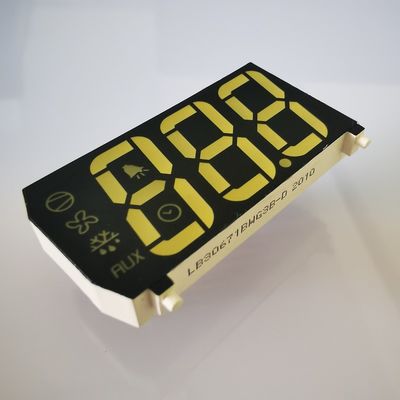

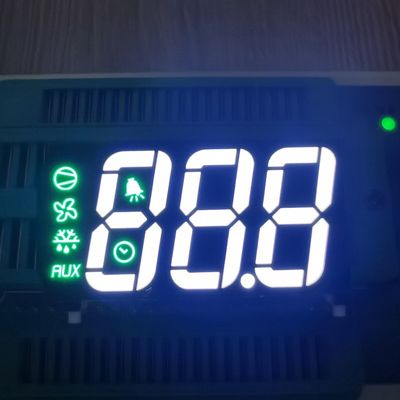

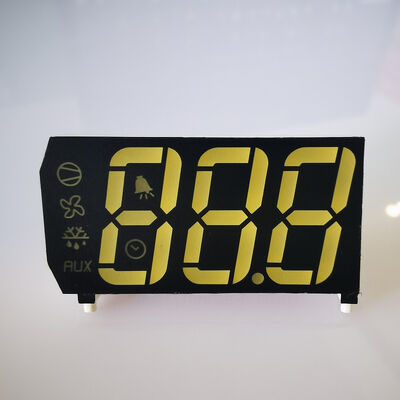

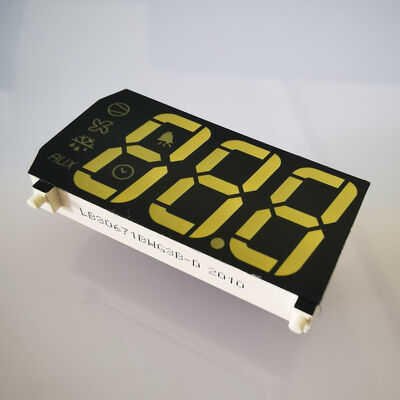

Ultra Weiß / Rein Grün Dreistellige LED-Anzeige 7-Segment mit gemeinsamem Anodenanschluss für Kühlschränke
Kundenspezifische 3-stellige 7-Segment-LED-Anzeige
Ziffernhöhe: 17 mm (0,67 Zoll)
37,9 x 20,45 x 5,75 mm
Polarität: gemeinsame Anode
Emissionsfarbe: weiß / rein grün
Vorwärtsspannung pro LED: 2,8-3,2 V pro LED
Vorwärtsstrom: 5-10 mA/LED
Weiße Segmente und schwarze Oberfläche mit gelber Diffusionsfolie
Emissionsfarben: erhältlich in Rot, Blau, Grün, Weiß, Bernstein, Gelb und Orange, Mehrfarbig
Absolute Maximalwerte (Ta=25ºC)
| Parameter | Symbol | Werte | Einheit |
| Vorwärtsstrom (pro Die) | Ipm | 20 | mA |
| Sperrspannung (pro Die) | Vr | 5 | V |
| Verlustleistung (pro Die) | Pm | 80 | mW |
| Betriebstemperaturbereich | Topr | -40~+85 | ºC |
| Lagertemperaturbereich | Tstg | -40~+85 | ºC |
| Löttemperatur (≤3 Sekunden) | Th | 260 | ºC |
Code: Gelbgrün - J
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 1,8 | 2,4 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtintensität | Iv | If=10mA | 30 | 40 | mcd | |
| Spektrale Halbwertsbreite | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 569 | 574 | nm |
Code: Bernstein/Gelb -Y
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 1,8 | 2,5 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtintensität | Iv | If=10mA | 60 | 80 | mcd | |
| Spektrale Halbwertsbreite | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 585 | 595 | nm |
Code: Orange -F
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 1,8 | 2,4 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtintensität | Iv | If=10mA | 60 | 80 | mcd | |
| Spektrale Halbwertsbreite | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 600 | 605 | nm |
Code: Super Bright Red -R
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 1,8 | 2,2 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtintensität | Iv | If=10mA | 50 | 60 | mcd | |
| Spektrale Halbwertsbreite | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 630 | 635 | nm |
Code: Ultra Bright Red -UR
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 1,8 | 2,2 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtintensität | Iv | If=10mA | 80 | 100 | mcd | |
| Spektrale Halbwertsbreite | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 625 | 635 | nm |
Code: Rein Grün -G
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 2,6 | 3,2 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtintensität | Iv | If=10mA | 120 | 180 | mcd | |
| Spektrale Halbwertsbreite | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 515 | 525 | nm |
Code: Ultra Bright Blue -BH
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 2,8 | 3,2 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtintensität | Iv | If=10mA | 120 | 140 | mcd | |
| Spektrale Halbwertsbreite | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 460 | 465 | nm |
Code: Ultra Bright White -WH
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 2,8 | 3,2 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtintensität | Iv | If=10mA | 120 | 140 | mcd | |
| LED-Farbtemperatur | K | If=10mA | 5500 | 20 | 6800 | K |
| Farbkoordinaten | X/Y | If=10mA | 0,29,0,32 | 0,30,0,33 | nm |
Produkt-Anwendungen
![]()
7-Segment-LED-Anzeige, Kundenspezifische LED-Anzeige, Numerische LED-Anzeige, Punktmatrix-LED-Anzeige, weit verbreitet für Haushaltsgeräte, Temperaturanzeigen, Feuchtigkeitsanzeigen, Kühlschranksteuerungen, Thermostatanzeigen, Heiz- und Kühlsteuerungen und so weiter
