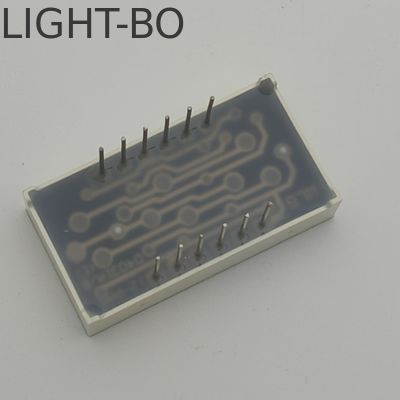

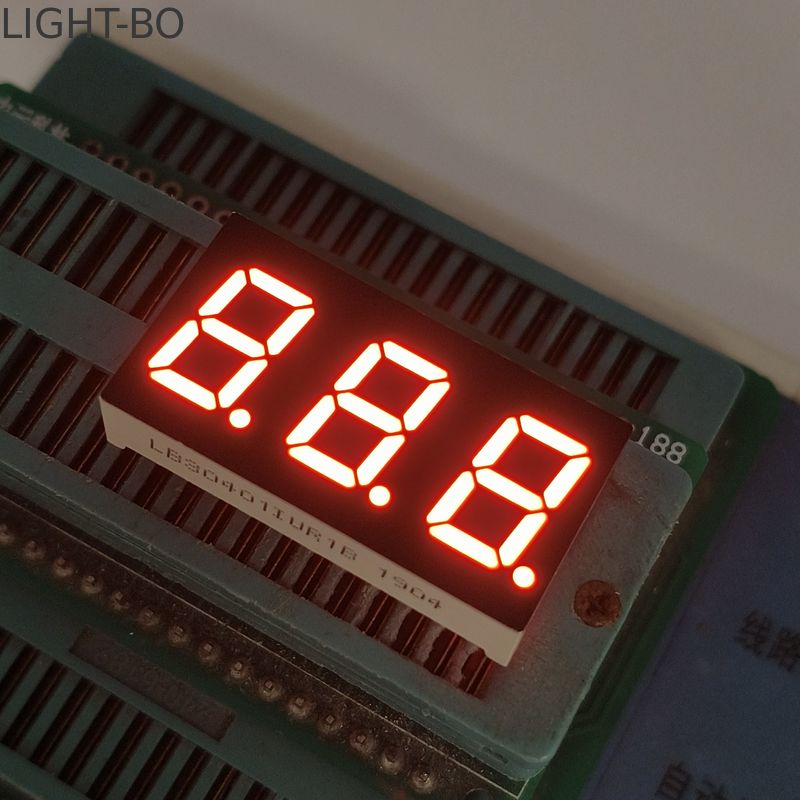

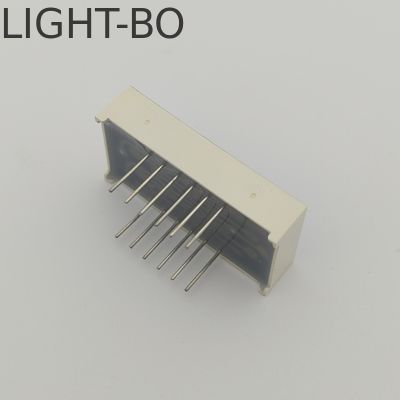

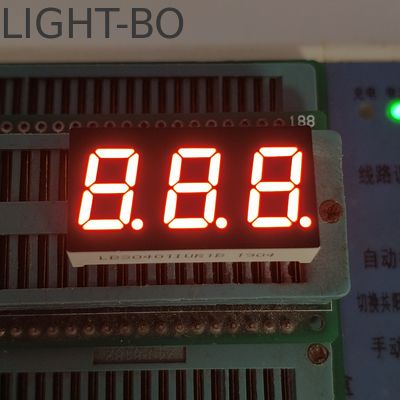

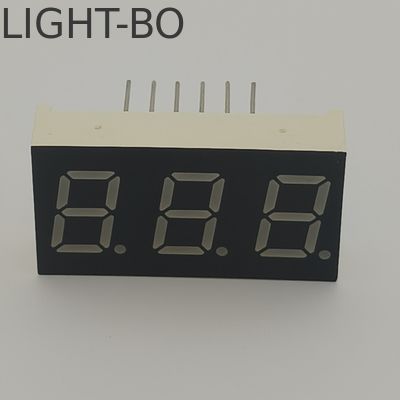

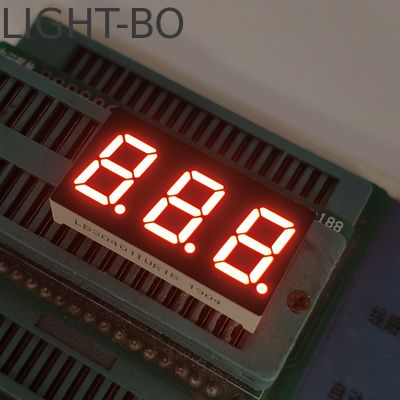

angepasste Ultra-Helligrot 7-Segment-LED-Anzeige Dreistellige gemeinsame Kathode

Zielanwendungen

Audio- & Multimedia-Geräte

Verstärker und Vorverstärker für Lautstärkepegel und Eingangskanäle

Medienplayer und -streamer für Titelnummern und Wiedergabezeit

Radioempfänger für Frequenz- und Senderspeicher

Instrumenten- & Prozessindikatoren

Temperatur- und Feuchtigkeitsmonitore für Umgebungsmesswerte

Prozessindikatoren für Produktionszählungen und Maschinenstatus

Batterieladegeräte für Ladepegel und Ladestatus

Allgemeine digitale Anzeigen

Tragbare Messwerkzeuge einschließlich Thermometer und digitale Messschieber

Smart-Home-Geräte für Schalter, Dimmer und Statusanzeigen

• Absolute Maximalwerte (Ta=25ºC)

  Parameter	Symbol	Werte	Einheit
  Vorwärtsstrom (pro Chip)	Ipm	20	mA
  Rückwärtsspannung (pro Chip)	Vr	5	V
  Verlustleistung (pro Chip)	Pm	80	mW
  Betriebstemperaturbereich	Topr	-40~+85	ºC
  Lagertemperaturbereich	Tstg	-40~+85	ºC
  Löttemperatur (≤3 Sekunden)	Th	260	ºC



  Code: Gelbgrün - J

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1.8		2.4	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	30		40	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	569		574	nm




  Code: Bernstein/Gelb -Y

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1.8		2.5	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	60		80	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	585		595	nm




  Code: Orange -F

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1.8		2.4	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	60		80	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	600		605	nm




  Code: Super Hellrot -R

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1.8		2.2	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	50		60	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	630		635	nm




  Code: Ultrahellrot -UR

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1.8		2.2	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	80		100	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	625		635	nm




  Code: Reingrün -G

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	2.6		3.2	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		180	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	515		525	nm


  Code: Ultrahellblau -BH

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	2.8		3.2	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		140	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	460		465	nm

•


• Code: Ultrahellweiß -WH

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	2.8		3.2	V
  Rückwärtsspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		140	mcd
  LED-Farbtemperatur	K	If=10mA	5500	20	6800	K
  Farbkoordinaten	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•


    SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARKE: LIGHT-BO) gegründet 2006, ein Unternehmen, das F&E, Herstellung und Vertrieb von optoelektronischen LED-Anzeigen integriert. ISO 9001 2015 Qualitätsmanagementsysteme zertifiziertes Unternehmen.   Mit mehr als 15 Jahren OEM- und ODM-Erfahrung.
    LIGHTBO hat sich verpflichtet, hochwertige und kostengünstige, kundenspezifische Lösungen anzubieten, um Kunden bei der Kostensenkung und der Verbesserung der Wettbewerbsfähigkeit zu unterstützen.


7-Segment-LED-Anzeige, kundenspezifische LED-Anzeige, numerische LED-Anzeige, Dot-Matrix-LED-Anzeige,  weit verbreitet für Haushaltsgeräte, Temperaturanzeigen, Feuchtigkeitsanzeigen, Kühlschranksteuerung, Thermostatindikatoren, Heizungs- und Kühlungssteuerung usw.


FAQ (Häufig gestellte Fragen)
Q1 Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein Originalhersteller mit mehr als 20 Jahren Erfahrung in optoelektronischen LED-Anzeigen.
Q2 Was sind Ihre Hauptprodukte?
A: Unsere Hauptprodukte umfassen 7-Segment-LED-Anzeigen, SMD-LED-Anzeigen, Dot-Matrix-LED-Anzeigen, Pfeil-LED-Anzeigen, kundenspezifische LED-Anzeigen, LED-Lichtleisten, Durchgangsloch-LEDs, SMD-LEDs, LED-Hintergrundbeleuchtungen usw.
Q3 Was ist Ihr MOQ?
A: Unser MOQ beträgt 1000 Stück. Wir können auch Musterbestellungen und Kleinaufträge mit einer Menge unter unserem MOQ akzeptieren.
Q4 Kann ich vor der Bestellung einige Muster zum Testen erhalten?
A: Ja. Wir können 5-10 kostenlose Muster für Ihre Tests bereitstellen, aber die Frachtkosten gehen zu Lasten des Kunden.
Q5 Wie lange ist Ihre Lieferzeit?
A: Lieferzeit: ca. 10-20 Tage; Je nach Bestellmenge und Rohstoffen. Wenn Sie eine dringende Bestellung haben und wir Rohstoffe auf Lager haben,
können wir unseren Produktionsplan anpassen, um ihn innerhalb von 7-10 Tagen fertigzustellen.
Q6 Was sind Ihre Zahlungsbedingungen?
A: Wir akzeptieren Banküberweisung, T/T, Western Union und Paypal mit geringen Beträgen. Einzelheiten zu den Zahlungsmethoden können verhandelt werden.
Q7 Können Sie mir FOB-Preise nennen?
A: Ja. Wir können Ihnen Preise auf der Grundlage der Incoterms EXW, FOB, CIF, DDP nennen.
Q8 Wie erhalte ich Ihren Katalog und Ihre Preisliste?
A: Ja. Bitte teilen Sie uns Ihre E-Mail-Adresse mit oder kontaktieren Sie uns direkt über die Website, um unseren Katalog und unsere Preisliste zu erhalten.
Q9 Kann ich über die Preise verhandeln?
A: Ja, wir können Rabatte für Großbestellungen in Betracht ziehen.
Q10  Wie hoch sind die Versandkosten?
A: Dies hängt von der Größe Ihrer Sendung und der Versandart ab.
Wir werden Ihnen die Gebühr auf Anfrage mitteilen.
Q11 Können Sie kundenspezifische Produkte herstellen?
A: Ja,  OEM- und ODM-Service sind verfügbar. Wir können die Größen, die LED-Farbe und die Funktionssymbole nach Ihren Anforderungen anpassen.
Q12 Wenn ich mein Design sende,  können Sie es nur für mich herstellen und es niemandem zeigen?
A: Ja,  wir werden es ohne Ihre Genehmigung weder zeigen noch an andere verkaufen.
Q13 Wie lange dauert die Musterherstellung für kundenspezifische Produkte?
A: Die Musterherstellungszeit beträgt ca. 20-25 Werktage nach Erhalt der Formkosten und der Genehmigung der Formzeichnung durch die Kunden.
Q14 Was sind die Versandmethoden?
 A: Wir versenden die Waren normalerweise per DHL, FEDEX, UPS, EMS, AUF DEM LUFTWEG, AUF DEM SEE usw. Sie können auch den für Sie am besten geeigneten Weg wählen.
Q15  Wie  stellen  Sie  die  Qualität  Ihrer  Produkte sicher?
A: Wir sind ISO 9001 QMS-zertifizierte Hersteller mit mehr als 20 Jahren Erfahrung. Wir führen vor dem Versand zweimal einen 100-prozentigen Test für alle unsere Produkte durch.
