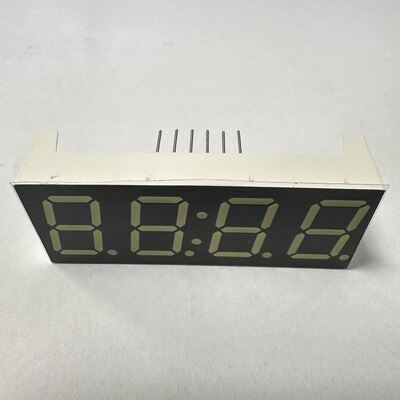

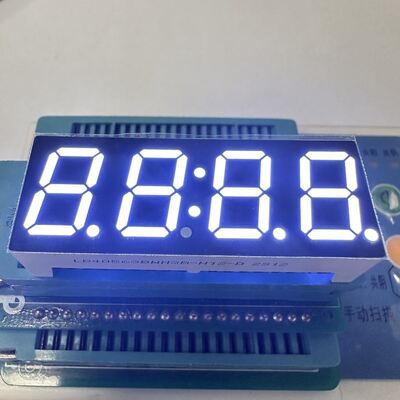

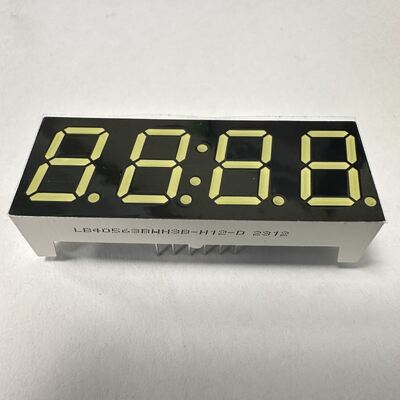

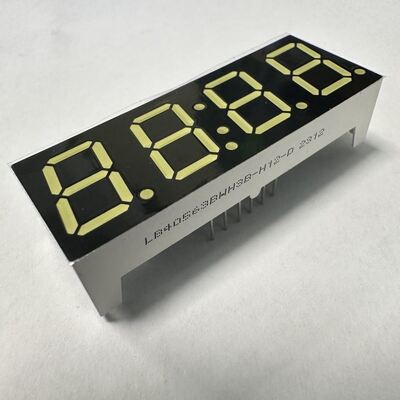

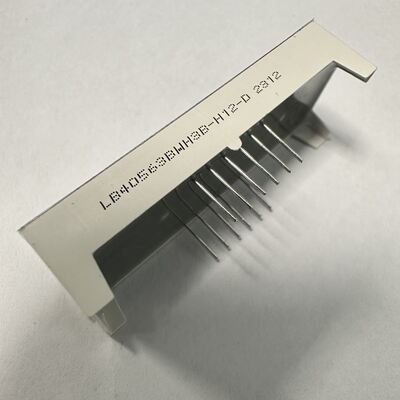

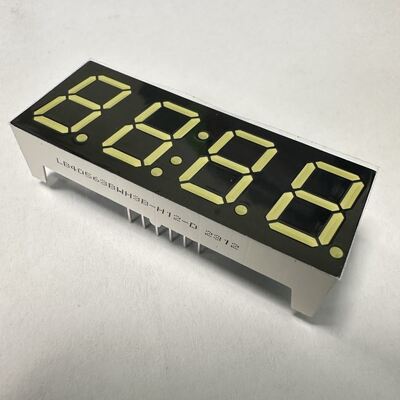

Ultrahelles Weiß 14,2 mm 4 Ziffern 7 Segment LED-Display für Haushaltsgeräte

Ultrahellweißes 4-stellige 14,2mm 7-Segment-LED-Display mit gemeinsamer Anode für Haushaltsgeräte

Produktbeschreibung

Spezifikationen:

Anzeige: 4-stelliges, 0,56 Zoll 7-Segment-LED-Uhrdisplay

Zeichenhöhe: 14,2 mm (0,56 Zoll)

Außenmaße: 50,3 x 19,0 x 12 mm

Mit gemeinsamer Anode

Emissionsfarbe: Ultrahellweiß

Lichtstärke: 120-140mcd

Durchlassspannung: 2,8-3,2V/LED

Durchlassstrom: 5-10mA/LED

Kundenspezifische Emissionsfarben: Rot, Blau, Gelbgrün, Rein Grün, Bernstein, Orange und Reinweiß

Hohe Lichtstärke und Zuverlässigkeit

Geringer Stromverbrauch

Extrem geringer Strom

Stabile Leistung

Lange Lebensdauer

Einfach zu montieren

IC-kompatibel

RoHS-konform

Anwendungen:

Weit verbreitet für Instrumententafeln, Haushaltsgeräte, digitale Anzeigen, LED-Uhrdisplays und Set-Top-Boxen usw.

• Produktparameter

• Absolute Maximalwerte (Ta=25°C)

  Parameter	Symbol	Werte	Einheit
  Durchlassstrom (pro Die)	Ipm	20	mA
  Sperrspannung (pro Die)	Vr	5	V
  Verlustleistung (pro Die)	Pm	80	mW
  Betriebstemperaturbereich	Topr	-40~+85	°C
  Lagertemperaturbereich	Tstg	-40~+85	°C
  Löttemperatur (≤3 Sekunden)	Th	260	°C

  Code: Gelbgrün - J

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,4	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	30		40	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	569		574	nm

  Code: Bernstein/Gelb - Y

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,5	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	60		80	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	585		595	nm

  Code: Orange - F

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,4	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	60		80	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	600		605	nm

  Code: Super Rot - R

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	50		60	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	630		635	nm

  Code: Ultra Rot - UR

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	80		100	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	625		635	nm

  Code: Rein Grün - G

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	2,6		3,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		180	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	515		525	nm

  Code: Ultra Blau - BH

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	2,8		3,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		140	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	460		465	nm

• Code: Ultrahellweiß - WH

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	2,8		3,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		140	mcd
  LED-Farbtemperatur	K	If=10mA	5500	20	6800	K
  Farbkoordinaten	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARKE: LIGHT-BO) Gegründet 2006, ein Unternehmen, das Forschung und Entwicklung, Herstellung und Vertrieb von optoelektronischen LED-Displays integriert. ISO 9001 2015 Qualitätsmanagementsystem-zertifiziertes Unternehmen. Mit mehr als 15 Jahren OEM- und ODM-Erfahrung.
LIGHTBO hat sich verpflichtet, qualitativ hochwertige und kostengünstige kundenspezifische Lösungen anzubieten, um Kunden bei der Kostensenkung und Steigerung der Wettbewerbsfähigkeit zu unterstützen.

Produktanwendungen

7-Segment-LED-Display, kundenspezifisches LED-Display, numerisches LED-Display, Punktmatrix-LED-Display, weit verbreitet für Haushaltsgeräte, Temperaturanzeigen, Feuchtigkeitsanzeigen, Kühlersteuerungen, Thermostat-Anzeigen, Heiz- und Kühlsteuerungen und so weiter.

Zertifizierungen

Büro- und Fabrikübersicht

Unternehmensausstellungen

VERSANDDIENSTLEISTUNGEN

FAQ (Häufig gestellte Fragen)

F1 Sind Sie ein Handelsunternehmen oder Hersteller?
A: Wir sind ein Originalhersteller mit über 20 Jahren Erfahrung in optoelektronischen LED-Displays.
F2 Was sind Ihre Hauptprodukte?
A: Unsere Hauptprodukte umfassen 7-Segment-LED-Displays, SMD-LED-Displays, Punktmatrix-LED-Displays, Pfeil-LED-Displays, kundenspezifische LED-Displays, LED-Lichtleisten, Through-Hole-LEDs, SMD-LEDs, LED-Hintergrundbeleuchtungen und so weiter.
F3 Was ist Ihr MOQ?
A: Unser MOQ beträgt 1000 Stück. Wir können auch Musterbestellungen und Kleinbestellungen mit Mengen unter unserem MOQ akzeptieren.
F4 Kann ich vor der Bestellung einige Muster zum Testen erhalten?
A: Ja. Wir können 5-10 kostenlose Muster für Ihre Tests zur Verfügung stellen, aber die Frachtkosten werden vom Kunden getragen.
F5 Wie lange ist Ihre Lieferzeit?
A: Lieferzeit: ca. 10-20 Tage; je nach Bestellmenge und Rohmaterialien. Wenn Sie eine dringende Bestellung haben und wir Rohmaterialien auf Lager haben, können wir unseren Produktionsplan anpassen, um sie innerhalb von 7-10 Tagen fertigzustellen.
F6 Was sind Ihre Zahlungsbedingungen?
A: Wir akzeptieren Banküberweisung, T/T, Western Union und Paypal für kleine Beträge. Details zu den Zahlungsmethoden sind verhandelbar.
F7 Können Sie mir FOB-Preise anbieten?
A: Ja. Wir können Ihnen Preise basierend auf den Incoterms EXW, FOB, CIF, DDP anbieten.
F8 Wie erhalte ich Ihren Katalog und Ihre Preisliste?
A: Ja. Bitte teilen Sie uns Ihre E-Mail-Adresse mit oder kontaktieren Sie uns direkt über die Website für unseren Katalog und unsere Preisliste.
F9 Kann ich die Preise verhandeln?
A: Ja, wir können Rabatte für Großbestellungen in Betracht ziehen.
F10 Wie hoch sind die Versandkosten?
A: Dies hängt von der Größe Ihrer Sendung und der Versandmethode ab.
Wir werden Ihnen die Kosten wie gewünscht anbieten.
F11 Können Sie kundenspezifische Produkte herstellen?
A: Ja, OEM- und ODM-Services sind verfügbar. Wir können die Größen, LED-Farben und Funktionssymbole nach Ihren Anforderungen anpassen.
F12 Wenn ich mein Design sende, können Sie es nur für mich herstellen und es niemandem zeigen?
A: Ja, wir werden es ohne Ihre Genehmigung nicht zeigen oder an andere verkaufen.
F13 Wie lange ist die Lieferzeit für Muster von kundenspezifischen Produkten?
A: Die Lieferzeit für Muster beträgt ca. 20-25 Werktage nach Erhalt der Werkzeugkosten und der Freigabe der Werkzeugzeichnung durch den Kunden.
F14 Was sind die Versandmethoden?
A: Wir versenden die Ware normalerweise per DHL, FEDEX, UPS, EMS, PER LUFTPOST, PER SEE usw. Sie können auch andere für Sie am besten geeignete Wege wählen.
F15 Wie stellen Sie die Qualität Ihrer Produkte sicher?
A: Wir sind ISO 9001 QMS-zertifizierte Hersteller mit über 20 Jahren Erfahrung. Wir führen zweimal 100%ige Tests für alle unsere Produkte vor dem Versand durch.
