| Markenbezeichnung: | LIGHTBO |
| Modellnummer: | LB4722FR1B-T2 |
| MOQ: | 1000 |
| Preis: | Negotiate |
| Zahlungsbedingungen: | TT, Western Union |
| Versorgungsfähigkeit: | 50000PCS/days |

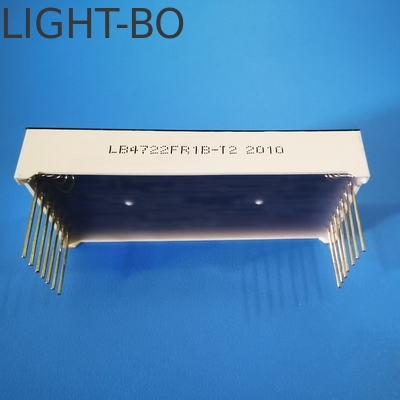

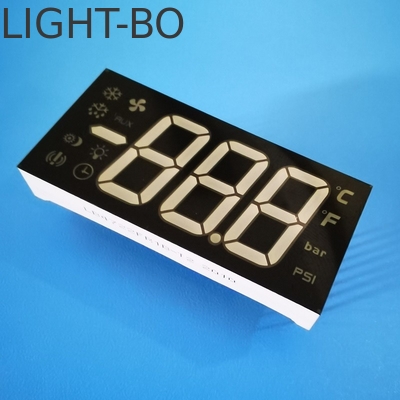

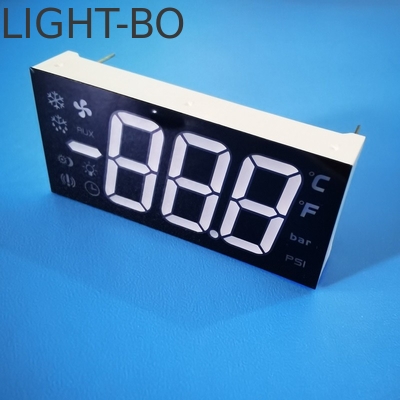

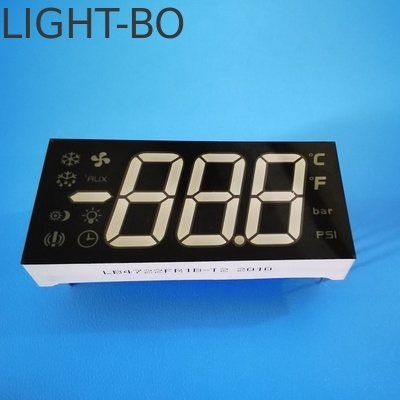

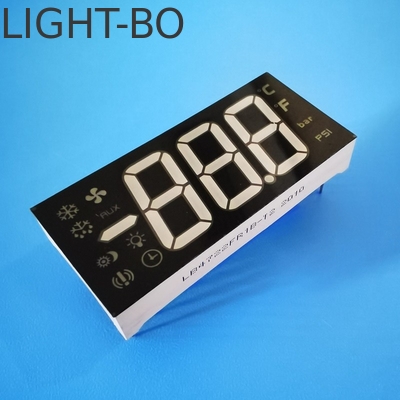

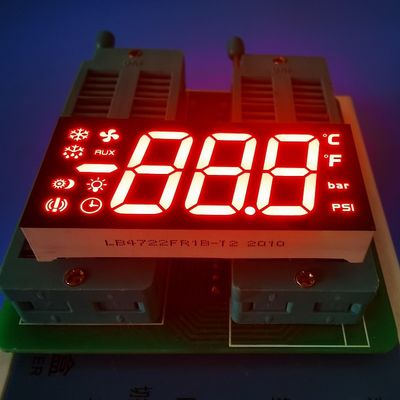

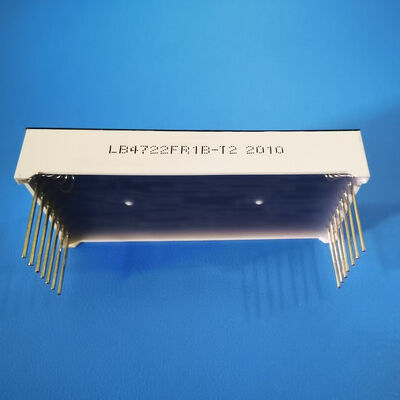

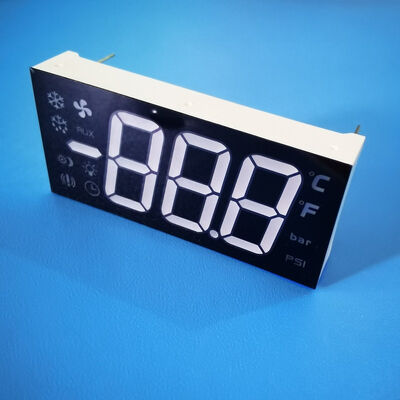

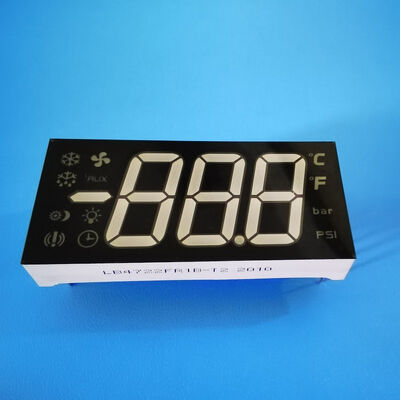

Superhelle rote 3-stellige 7-Segment-LED-Anzeige mit gemeinsamer Kathode für Kühlungsbedienfelder
Produktbeschreibungen:
Abmessungen des Gehäuses: 10 * 13 * 7 mm
Zeichenhöhe: 9,9 mm (0,39 Zoll)
Polarität: Gemeinsame Kathode
Farbe: Superhellrot
Oberflächenfarbe: Schwarz/Grau
Wellenlänge: 630-635 nm
Lichtstärke: 50-60 mcd/Diode
Vorwärtsspannung: 1,8-2,2 V/LED
Emittierende Farben: Rot, Blau, Gelbgrün, Reingrün, Weiß, Bernstein, Orange und Gelb
Absolute Maximalwerte (Ta=25ºC)
| Parameter | Symbol | Werte | Einheit |
| Vorwärtsstrom (pro Diode) | Ipm | 20 | mA |
| Sperrspannung (pro Diode) | Vr | 5 | V |
| Verlustleistung (pro Diode) | Pm | 80 | mW |
| Betriebstemperaturbereich | Topr | -40~+85 | ºC |
| Lagertemperaturbereich | Tstg | -40~+85 | ºC |
| Löttemperatur (≤3 Sekunden) | Th | 260 | ºC |
Code: Gelbgrün - J
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 1,8 | 2,4 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtstärke | Iv | If=10mA | 30 | 40 | mcd | |
| Spektrum mit halbem Wert | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 569 | 574 | nm |
Code: Bernstein/Gelb - Y
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 1,8 | 2,5 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtstärke | Iv | If=10mA | 60 | 80 | mcd | |
| Spektrum mit halbem Wert | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 585 | 595 | nm |
Code: Orange - F
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 1,8 | 2,4 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtstärke | Iv | If=10mA | 60 | 80 | mcd | |
| Spektrum mit halbem Wert | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 600 | 605 | nm |
Code: Superhellrot - R
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 1,8 | 2,2 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtstärke | Iv | If=10mA | 50 | 60 | mcd | |
| Spektrum mit halbem Wert | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 630 | 635 | nm |
Code: Ultrahellrot - UR
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 1,8 | 2,2 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtstärke | Iv | If=10mA | 80 | 100 | mcd | |
| Spektrum mit halbem Wert | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 625 | 635 | nm |
Code: Reingrün - G
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 2,6 | 3,2 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtstärke | Iv | If=10mA | 120 | 180 | mcd | |
| Spektrum mit halbem Wert | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 515 | 525 | nm |
Code: Ultrahellblau - BH
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 2,8 | 3,2 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtstärke | Iv | If=10mA | 120 | 140 | mcd | |
| Spektrum mit halbem Wert | △λ | If=10mA | 20 | nm | ||
| Wellenlänge | Dλ | If=10mA | 460 | 465 | nm |
Code: Ultrahellweiß - WH
| Parameter | Symbol | Bedingung | Min | Typ | Max | Einheit |
| Vorwärtsspannung | Vf | If=10mA | 2,8 | 3,2 | V | |
| Sperrspannung | Vr | Ir=10uA | 5 | V | ||
| Lichtstärke | Iv | If=10mA | 120 | 140 | mcd | |
| LED-Farbtemperatur | K | If=10mA | 5500 | 20 | 6800 | K |
| Farbkoordinaten | X/Y | If=10mA | 0,29,0,32 | 0,30,0,33 | nm |
Produktanwendungen
![]()
7-Segment-LED-Anzeige, kundenspezifische LED-Anzeige, numerische LED-Anzeige, Dot-Matrix-LED-Anzeige, weit verbreitet für Haushaltsgeräte, Temperaturanzeigen, Feuchtigkeitsanzeigen, Kühlschranksteuerungen, Thermostat-Anzeigen, Heizungs- und Kühlungssteuerungen usw.
Zertifizierungen
![]()
Büro- und Fabrikübersicht
![]()
![]()
![]()
![]()
Firmenausstellungen
![]()
![]()
VERSANDDIENSTLEISTUNGEN
![]()
![]()
FAQ
Q1 Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein Originalhersteller mit mehr als 20 Jahren Erfahrung in optoelektronischen LED-Anzeigen.
Q2 Was sind Ihre Hauptprodukte?
A: Unsere Hauptprodukte umfassen 7-Segment-LED-Anzeigen, SMD-LED-Anzeigen, Dot-Matrix-LED-Anzeigen, Pfeil-LED-Anzeigen, kundenspezifische LED-Designs, LED-Lichtleisten, Durchgangsloch-LEDs, SMD-LEDs, LED-Hintergrundbeleuchtungen usw.
Q3 Was ist Ihr MOQ?
A: Unser MOQ beträgt 1000 Stück. Wir können auch Musterbestellungen und Kleinaufträge mit einer Menge unter unserem MOQ akzeptieren.
Q4 Kann ich vor der Bestellung einige Muster zum Testen erhalten?
A: Ja. Wir können 5-10 kostenlose Muster für Ihre Tests bereitstellen, aber die Frachtkosten gehen zu Lasten des Kunden.
Q5 Wie lange ist Ihre Lieferzeit?
A: Lieferzeit: ca. 10-20 Tage; Je nach Bestellmenge und Rohstoffen. Wenn Sie eine dringende Bestellung haben und wir Rohstoffe auf Lager haben, können wir unseren Produktionsplan anpassen, um sie innerhalb von 7-10 Tagen fertigzustellen.
Q6 Was sind Ihre Zahlungsbedingungen?
A: Wir akzeptieren Banküberweisung, T/T, Western Union und Paypal mit kleinen Beträgen. Einzelheiten zu den Zahlungsmethoden können verhandelt werden.
Q7 Können Sie mir FOB-Preise nennen?
A: Ja. Wir können Ihnen Preise auf der Grundlage der Incoterms EXW, FOB, CIF, DDP nennen.
Q8 Wie erhalte ich Ihren Katalog und Ihre Preisliste?
A: Ja. Bitte teilen Sie uns Ihre E-Mail-Adresse mit oder kontaktieren Sie uns direkt über die Website, um unseren Katalog und unsere Preisliste zu erhalten.
Q9 Kann ich über die Preise verhandeln?
A: Ja, wir können Rabatte für Großbestellungen in Betracht ziehen.
Q10 Wie hoch sind die Versandkosten?
A: Dies hängt von der Größe Ihrer Sendung und der Versandart ab. Wir werden Ihnen die Gebühr auf Anfrage mitteilen.
Q11 Können Sie kundenspezifische Produkte entwerfen?
A: Ja, OEM- und ODM-Service sind verfügbar. Wir können die Größen, LED-Farben und Funktionssymbole nach Ihren Anforderungen anpassen.
Q12 Wenn ich mein Design sende, können Sie es nur für mich erstellen und es niemandem zeigen?
A: Ja, wir werden es ohne Ihre Genehmigung weder zeigen noch an andere verkaufen.
Q13 Wie lange dauert die Mustererstellung für kundenspezifische Produkte?
A: Die Mustererstellungszeit beträgt ca. 20-25 Werktage nach Erhalt der Formkosten und der Genehmigung der Formzeichnung durch die Kunden.
Q14 Was sind die Versandmethoden?
A: Wir versenden die Waren normalerweise per DHL, FEDEX, UPS, EMS, AUF DEM LUFTWEG, AUF DEM SEEWEG usw. Sie können auch den anderen Weg wählen, der für Sie am besten geeignet ist.
Q15 Wie gewährleisten Sie die Qualität Ihrer Produkte?
A: Wir sind ISO 9001 QMS-zertifizierte Hersteller mit mehr als 20 Jahren Erfahrung. Wir führen vor dem Versand zweimal einen 100 %-Test für alle unsere Produkte durch.
