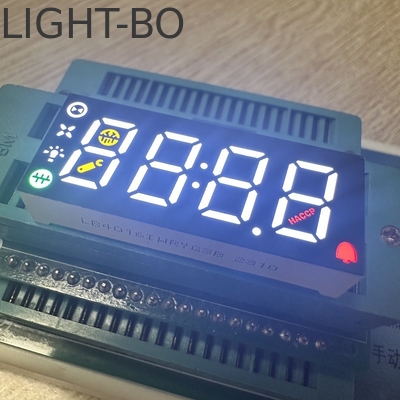

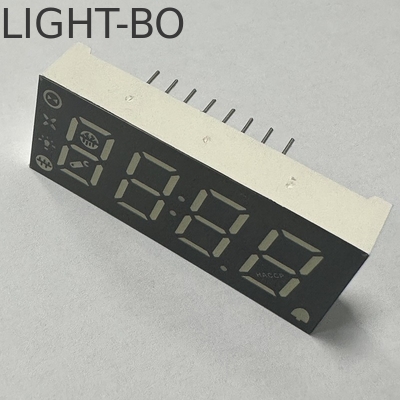

Mehrfarbiges 4-stelliges 7-Segment-LED-Display mit gemeinsamer Anode für das Kühlschrankenkontrollsystem

Beschreibung des Produkts

• Schlüsselmerkmale/Besonderheiten:

• Mehrfarbiges dreistelliges 7-Segment-LED-Display

• Charakterhöhe: 10,9 mm (0,43 Zoll)

• Außenabmessungen:40*16*8mm

• Polarität:gemeinsame Anode

• LED-Farbe:Ultrahelles Weiß / Gelb / Rot / reines Grün

• Mit gelben Segmenten und schwarzer Oberfläche mit Film

• Emissionsfarben:verfügbar in Rot, Blau, Grün, Weiß, Bernstein, Gelb und Orange, mehrfarbig.

•

•

• Absolute Höchstwerte ((Ta=25oC)

  Parameter	Symbol	Ratings	Einheit
  Vorwärtsstrom ((pro Würfel)	Ipm	20	mA
  Umgekehrte Spannung ((pro Würfel)	- Ich weiß.	5	V
  Machtverlust (pro Würfel)	Pm	80	mW
  Betriebstemperaturbereich	Topr	-40 ~ +85	oC
  Speichertemperaturbereich	Tstg	-40 ~ +85	oC
  Löttemperatur ((≤ 3 Sekunden)	Die	260	oC

  Code: Gelb-Grün-J

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	1.8		2.4	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	30		40	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	569		574	m



  Kode: Bernstein/gelb -Y

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	1.8		2.5	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	60		80	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	585		595	m



  Code:Orange -F

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	1.8		2.4	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	60		80	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	600		605	m



  Code: Superhellrot -R

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	1.8		2.2	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	50		60	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	630		635	m



  Code:Ultra Bright Red - UR

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	1.8		2.2	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	80		100	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	625		635	m



  Code:Reingrün -G

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	2.6		3.2	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	120		180	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	515		525	m


  Code:Ultra Bright Blue - BH

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	2.8		3.2	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	120		140	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	460		465	m

•

• Code:Ultra Bright White -WH

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	2.8		3.2	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	120		140	MCD
  LED-Farbtemperatur	K	Wenn=10mA	5500	20	6800	K
  Chromatische Koordinaten	X/Y	Wenn=10mA	0.29,0.32		0.30,0.33	m

• Hohe Lichtstärke und Zuverlässigkeit

• Niedriger Stromverbrauch

• Niedrigstrom

• Stabile Leistung

• Lange Lebensdauer

• Einfache Montage

• IC-kompatibel

• Zertifikat: RoHS

•

• Anwendungen:

• Die Anwendungsbereiche sind: Haushaltsgeräte, Temperaturanzeiger, Geschirrspüler, Feuchtigkeitsanzeiger, Kühlschrankenanzeiger, Thernostatsanzeiger, Heiz- und Kühlsteuerung usw.
