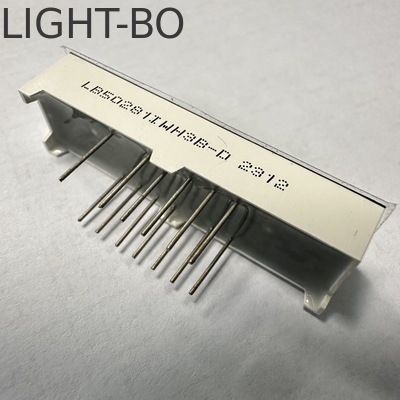

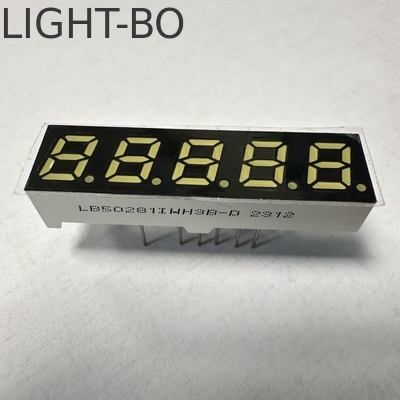

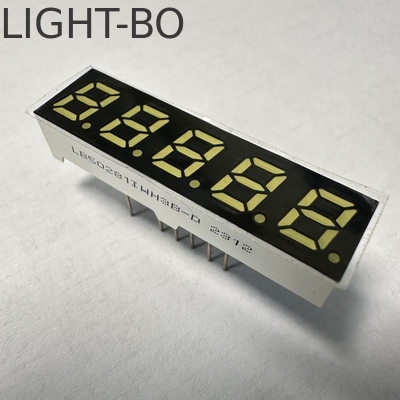

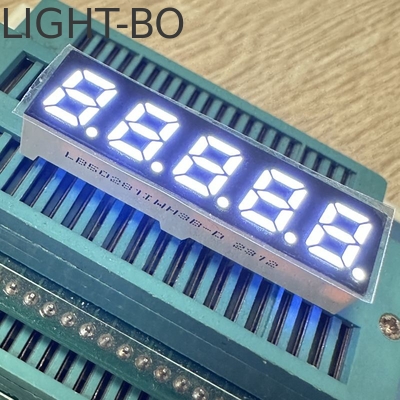

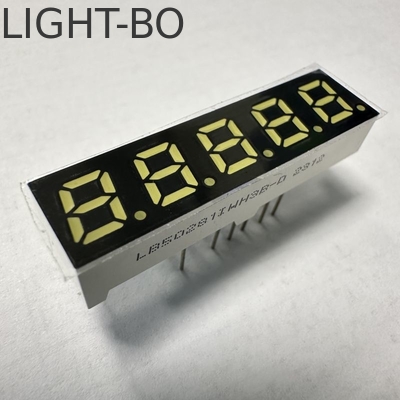

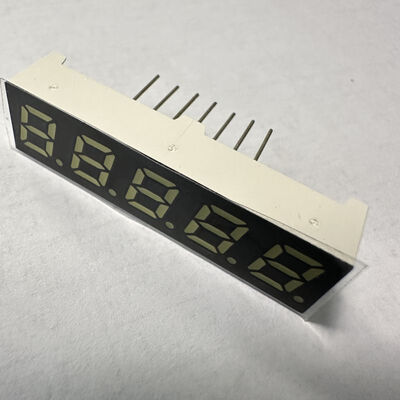

5stelliges 7mm 7 Segment LED-Display für Frequenzumrichter

5-stellige 7 mm 7-Segment-LED-Anzeige Common Anode Ultrahell Weiß für Frequenzumrichter

• Spezifikationen:

• Anzeige:5-stellig, 0,28 Zoll 7-Segment-LED-Anzeige

• Zeichenhöhe:7 mm (0,28 Zoll)

• Außenabmessungen:38,6 * 10,2 * 8 mm

• weiße Segmente schwarze Oberfläche

• MitCommon ANODE

• Emissionsfarbe:Ultrahell Weiß

• Lichtstärke: 120-160 mcd

• Vorwärtsspannung: 2,8-3,2 V/LED

• Vorwärtsstrom: 5-10 mA/LED

• Farben: Rot, Blau, Gelbgrün, Reines Grün, Bernstein, Orange und Reines Weiß

• Absolute Maximalwerte (Ta=25ºC)

  Parameter	Symbol	Werte	Einheit
  Vorwärtsstrom (pro Chip)	Ipm	20	mA
  Sperrspannung (pro Chip)	Vr	5	V
  Verlustleistung (pro Chip)	Pm	80	mW
  Betriebstemperaturbereich	Topr	-40~+85	ºC
  Lagertemperaturbereich	Tstg	-40~+85	ºC
  Löttemperatur (≤3 Sekunden)	Th	260	ºC




  Code: Gelbgrün - J

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1,8		2,4	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	30		40	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	569		574	nm




  Code: Bernstein/Gelb - Y

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1,8		2,5	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	60		80	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	585		595	nm




  Code: Orange - F

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1,8		2,4	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	60		80	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	600		605	nm




  Code: Superhelles Rot - R

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1,8		2,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	50		60	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	630		635	nm




  Code: Ultrahelles Rot - UR

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	1,8		2,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	80		100	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	625		635	nm




  Code: Reines Grün - G

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	2,6		3,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		180	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	515		525	nm




  Code: Ultrahelles Blau - BH

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	2,8		3,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		140	mcd
  Spektrum mit halbem Wert	△λ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	460		465	nm




  Code: Ultrahelles Weiß - WH

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Vorwärtsspannung	Vf	If=10mA	2,8		3,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		140	mcd
  LED-Farbtemperatur	K	If=10mA	5500	20	6800	K
  Farbkoordinaten	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

• Hohe Lichtstärke und Zuverlässigkeit

• Geringer Stromverbrauch

• Extrem niedriger Strom

• Stabile Leistung

• Lange Lebensdauer

• Einfache Montage

• IC-kompatibel

• Erfüllt RoHS-Konformität

• Anwendungen:

• Weit verbreitet für Instrumententafeln, Haushaltsgeräte, digitale Anzeigen, LED-Uhrenanzeigen und Set-Top-Boxen usw.

Produktanwendungen

7-Segment-LED-Anzeige, kundenspezifische LED-Anzeige, numerische LED-Anzeige, Punktmatrix-LED-Anzeige,weit verbreitet für Haushaltsgeräte, Temperaturanzeigen, Feuchtigkeitsanzeigen, Kühlschranksteuerungen, Thermostat-Anzeigen, Heizungs- und Kühlungssteuerungen usw.

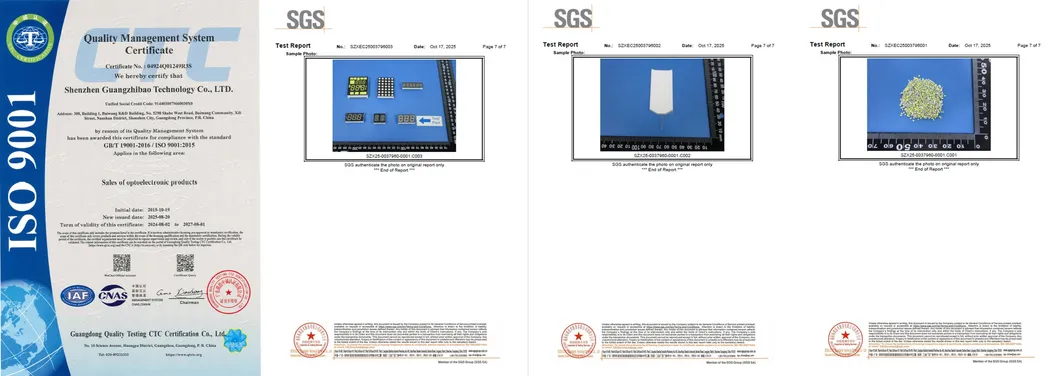

Zertifizierungen
