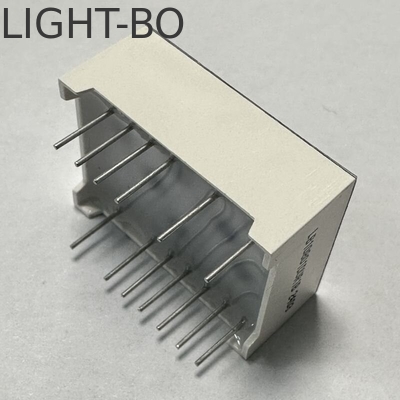

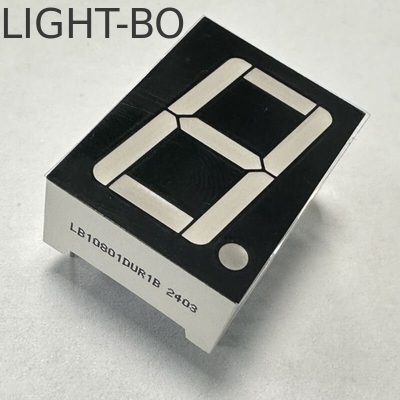

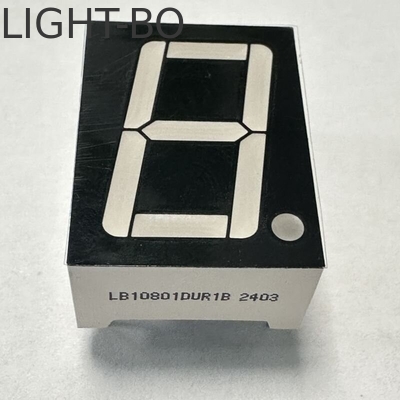

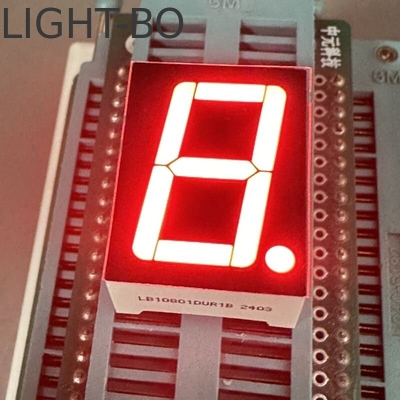

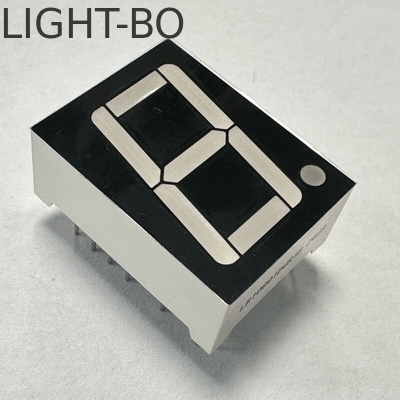

Ultra Helles Rotes Einzelziffer 0,8 Zoll 7-Segment-LED-Anzeige, Gemeinsame Kathode für Digitalanzeige

Ultra Helles Rotes Einzelziffer 0,8 Zoll 7-Segment-LED-Anzeige, Gemeinsame Kathode für Digitalanzeige

Markenbezeichnung: LIGHT-BO
Modellnummer: LB10801DUR1B
MOQ: 1000 Stück
Zahlungsbedingungen: T/T, Western Union
Versorgungsfähigkeit: 100000 Stück/Tag
Einzelheiten
Herkunftsort:
Shenzhen, China
Zertifizierung:
ISO9001&ROHS
Ziffernhöhe:
0,8 Zoll (20,2 mm)
Äußere Abmessungen:
18,6*25*10mm
Polarität:
Gemeinsame Kathode
LED-Farbe:
ultrahelles rot
Anwendung:
Digitaler Indikator
Zertifizierung:
RoHS
Durchlassspannung:
1.8-2.2V/LED
Vorwärtsstrom:
5-10mA/LED
Verpackung Informationen:
EPE+Karton
Versorgungsmaterial-Fähigkeit:
100000 Stück/Tag
Hervorheben:

0.8 Zoll Display

,

Ultrahelles Rot Emission

,

Gemeinsame Kathodenkonstruktion

Beschreibung des Produkts

Ultrahelle rote einstellige 0,8-Zoll-7-Segment-LED-Anzeige mit gemeinsamer Kathode für digitale Anzeige

Wichtige Spezifikationen/Besondere Merkmale:

  • Zeichenhöhe: 0,8 Zoll (20,2 mm)

  • Außenmaße: 18,6*25*10 mm

  • Gemeinsame Kathode

  • Ultrahelle rote

  • Wellenlänge: 620-625 nm

  • Lichtstärke: 80-100 mcd

  • VF: 1,8-2,2 V

  • Vorwärtsstrom: 5-10 mA

  • Oberflächenfarbe: schwarz

  • RoHS-zertifiziert

  • Polarität: Gemeinsame Kathode

  • Vorwärtsspannung (hohe Lichtstärke)

  • Hocheffizient

  • Geringer Stromverbrauch

  • Extrem geringer Strom

  • Licht gleichmäßig auf jedes Segment verteilt

  • Industriestandardgröße

  • Bietet hervorragende Zuverlässigkeit bei hellem Umgebungslicht

  • Hergestellt mit weißen Segmenten und schwarzer Oberfläche

  • Stabile Leistung

  • Lange Lebensdauer

  • Einfache Montage

  • IC-kompatibel

Absolute Maximalwerte (Ta=25°C)

Parameter Symbol Werte Einheit
Vorwärtsstrom (pro Die) Ipm 20 mA
Sperrspannung (pro Die) Vr 5 V
Verlustleistung (pro Die) Pm 80 mW
Betriebstemperaturbereich Topr -40~+85 °C
Lagertemperaturbereich Tstg -40~+85 °C
Löttemperatur (≤3 Sekunden) Th 260 °C

Code: Gelbgrün - J

Parameter Symbol Bedingung Min Typ Max Einheit
Vorwärtsspannung Vf If=10mA 1,8 2,4 V
Sperrspannung Vr Ir=10uA 5 V
Lichtstärke Iv If=10mA 30 40 mcd
Spektrale Halbwertsbreite Δλ If=10mA 20 nm
Wellenlänge Dλ If=10mA 569 574 nm

Code: Bernstein/Gelb - Y

Parameter Symbol Bedingung Min Typ Max Einheit
Vorwärtsspannung Vf If=10mA 1,8 2,5 V
Sperrspannung Vr Ir=10uA 5 V
Lichtstärke Iv If=10mA 60 80 mcd
Spektrale Halbwertsbreite Δλ If=10mA 20 nm
Wellenlänge Dλ If=10mA 585 595 nm

Code: Orange - F

Parameter Symbol Bedingung Min Typ Max Einheit
Vorwärtsspannung Vf If=10mA 1,8 2,4 V
Sperrspannung Vr Ir=10uA 5 V
Lichtstärke Iv If=10mA 60 80 mcd
Spektrale Halbwertsbreite Δλ If=10mA 20 nm
Wellenlänge Dλ If=10mA 600 605 nm

Code: Superhelle rote - R

Parameter Symbol Bedingung Min Typ Max Einheit
Vorwärtsspannung Vf If=10mA 1,8 2,2 V
Sperrspannung Vr Ir=10uA 5 V
Lichtstärke Iv If=10mA 50 60 mcd
Spektrale Halbwertsbreite Δλ If=10mA 20 nm
Wellenlänge Dλ If=10mA 630 635 nm

Code: Ultrahelle rote - UR

Parameter Symbol Bedingung Min Typ Max Einheit
Vorwärtsspannung Vf If=10mA 1,8 2,2 V
Sperrspannung Vr Ir=10uA 5 V
Lichtstärke Iv If=10mA 80 100 mcd
Spektrale Halbwertsbreite Δλ If=10mA 20 nm
Wellenlänge Dλ If=10mA 625 635 nm

Code: Reinweiß - G

Parameter Symbol Bedingung Min Typ Max Einheit
Vorwärtsspannung Vf If=10mA 2,6 3,2 V
Sperrspannung Vr Ir=10uA 5 V
Lichtstärke Iv If=10mA 120 180 mcd
Spektrale Halbwertsbreite Δλ If=10mA 20 nm
Wellenlänge Dλ If=10mA 515 525 nm

Code: Ultrahelle blaue - BH

Parameter Symbol Bedingung Min Typ Max Einheit
Vorwärtsspannung Vf If=10mA 2,8 3,2 V
Sperrspannung Vr Ir=10uA 5 V
Lichtstärke Iv If=10mA 120 140 mcd
Spektrale Halbwertsbreite Δλ If=10mA 20 nm
Wellenlänge Dλ If=10mA 460 465 nm

Code: Ultrahelle weiße - WH

Parameter Symbol Bedingung Min Typ Max Einheit
Vorwärtsspannung Vf If=10mA 2,8 3,2 V
Sperrspannung Vr Ir=10uA 5 V
Lichtstärke Iv If=10mA 120 140 mcd
LED-Farbtemperatur K If=10mA 5500 20 6800 K
Farbkoordinaten X/Y If=10mA 0,29,0,32 0,30,0,33 nm

Produkt Anwendungen

Customized Red /Green Dual Line 3 Digit 7 Segment LED Display Common Cathode for Temperature Controller 2

7-Segment-LED-Anzeige, kundenspezifische LED-Anzeige, numerische LED-Anzeige, Punktmatrix-LED-Anzeige,weit verbreitet für Haushaltsgeräte, Temperaturanzeigen, Feuchtigkeitsanzeigen, Kühlschranksteuerungen, Thermostat-Anzeigen, Heiz- und Kühlsteuerungen und so weiter

Zertifizierungen

Customized Red /Green Dual Line 3 Digit 7 Segment LED Display Common Cathode for Temperature Controller 3

Büro- und Fabrikübersicht

Customized Red /Green Dual Line 3 Digit 7 Segment LED Display Common Cathode for Temperature Controller 4

Customized Red /Green Dual Line 3 Digit 7 Segment LED Display Common Cathode for Temperature Controller 5Customized Red /Green Dual Line 3 Digit 7 Segment LED Display Common Cathode for Temperature Controller 6

Customized Red /Green Dual Line 3 Digit 7 Segment LED Display Common Cathode for Temperature Controller 7

Firmenausstellungen

Customized Red /Green Dual Line 3 Digit 7 Segment LED Display Common Cathode for Temperature Controller 8Customized Red /Green Dual Line 3 Digit 7 Segment LED Display Common Cathode for Temperature Controller 9

VERSANDDIENSTLEISTUNGEN

Customized Red /Green Dual Line 3 Digit 7 Segment LED Display Common Cathode for Temperature Controller 10

Customized Red /Green Dual Line 3 Digit 7 Segment LED Display Common Cathode for Temperature Controller 11

FAQ

F1 Sind Sie ein Handelsunternehmen oder Hersteller?

A: Wir sind ein Originalhersteller mit über 20 Jahren Erfahrung in optoelektronischen LED-Anzeigen.

F2 Was sind Ihre Hauptprodukte?

A: Unsere Hauptprodukte umfassen 7-Segment-LED-Anzeigen, SMD-LED-Anzeigen, Punktmatrix-LED-Anzeigen, Pfeil-LED-Anzeigen, kundenspezifische LED-Anzeigen, LED-Lichtleisten, Through-Hole-LEDs, SMD-LEDs, LED-Hintergrundbeleuchtungen und so weiter.

F3 Was ist Ihr MOQ?

A: Unser MOQ beträgt 1000 Stück. Wir können auch Musterbestellungen und Kleinmengen unterhalb unseres MOQ akzeptieren.

F4 Kann ich vor der Bestellung einige Muster zum Testen erhalten?

A: Ja. Wir können 5-10 kostenlose Muster für Ihre Tests zur Verfügung stellen, aber die Frachtkosten werden vom Kunden getragen.

F5 Wie lange ist Ihre Lieferzeit?

A: Lieferzeit: ca. 10-20 Tage; Abhängig von Bestellmenge und Rohmaterialien. Wenn Sie eine dringende Bestellung haben und wir Rohmaterialien auf Lager haben, können wir unseren Produktionsplan anpassen, um sie innerhalb von 7-10 Tagen fertigzustellen.

F6 Was sind Ihre Zahlungsbedingungen?

A: Wir akzeptieren Banküberweisung, T/T, Western Union und Paypal für kleine Beträge. Details zu Zahlungsmethoden können verhandelt werden.

F7 Können Sie mir FOB-Preise anbieten?

A: Ja. Wir können Ihnen Preise basierend auf den Incoterms EXW, FOB, CIF, DDP anbieten.

F8 Wie erhalte ich Ihren Katalog und Ihre Preisliste?

A: Ja. Bitte teilen Sie uns Ihre E-Mail-Adresse mit oder kontaktieren Sie uns direkt über die Website für unseren Katalog und unsere Preisliste.

F9 Kann ich die Preise verhandeln?

A: Ja, wir können Rabatte für Großbestellungen in Betracht ziehen.

F10 Wie hoch sind die Versandkosten?

A: Dies hängt von der Größe Ihrer Sendung und der Versandmethode ab. Wir werden Ihnen die Kosten wie gewünscht anbieten.

F11 Können Sie kundenspezifische Produkte herstellen?

A: Ja, OEM- und ODM-Services sind verfügbar. Wir können Größen, LED-Farben und Funktionssymbole nach Ihren Anforderungen anpassen.

F12 Wenn ich mein Design sende, können Sie es nur für mich herstellen und niemand anderem zeigen?

A: Ja, wir werden es ohne Ihre Genehmigung nicht zeigen oder an andere verkaufen.

F13 Wie lange ist die Lieferzeit für Muster von kundenspezifischen Produkten?

A: Die Lieferzeit für Muster beträgt ca. 20-25 Werktage nach Erhalt der Werkzeugkosten und der Freigabe der Werkzeugzeichnung durch den Kunden.

F14 Was sind die Versandmethoden?

A: Wir versenden die Ware normalerweise per DHL, FEDEX, UPS, EMS, per Luftfracht, per Seefracht usw. Sie können auch andere für Sie am besten geeignete Wege wählen.

F15 Wie stellen Sie die Qualität Ihrer Produkte sicher?

A: Wir sind ISO 9001 QMS-zertifizierte Hersteller mit über 20 Jahren Erfahrung. Wir führen zweimal eine 100%ige Prüfung aller unserer Produkte vor dem Versand durch.
