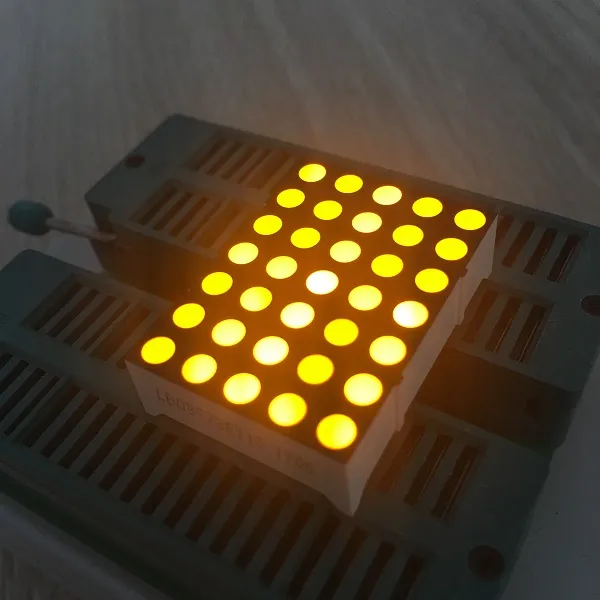

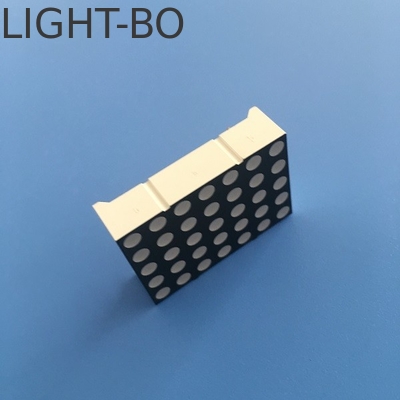

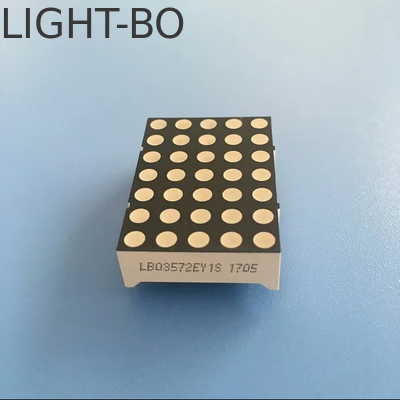

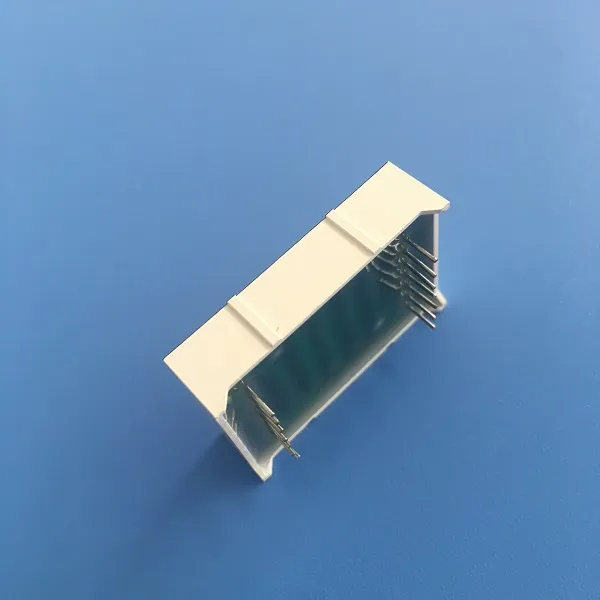

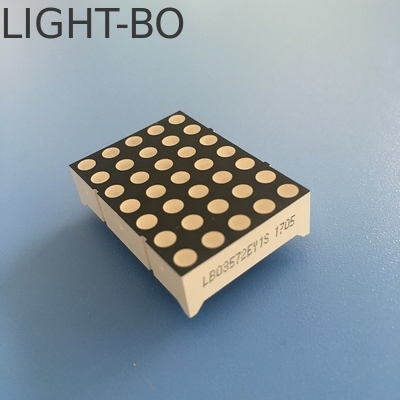

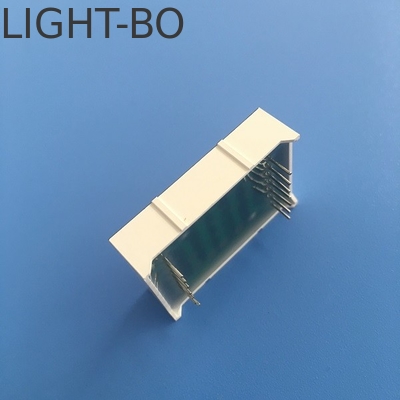

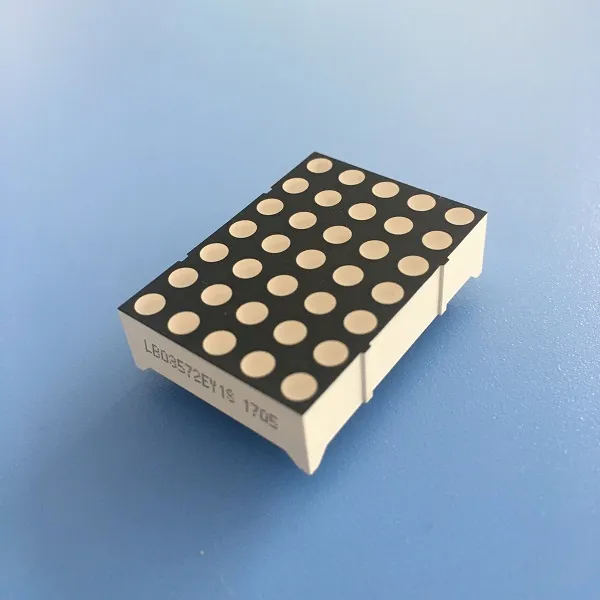

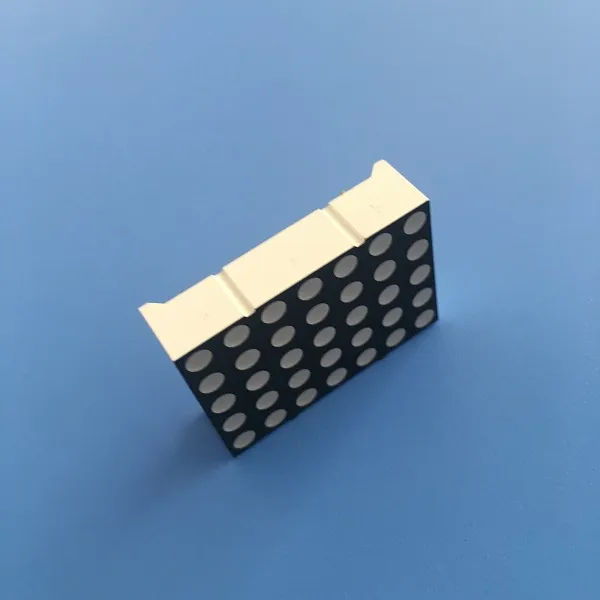

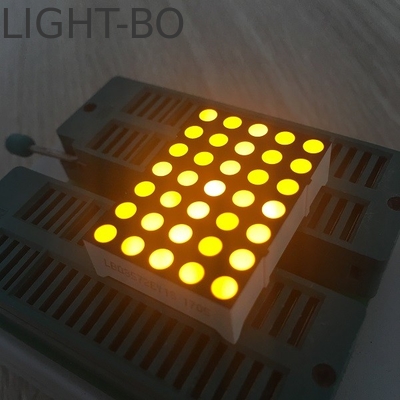

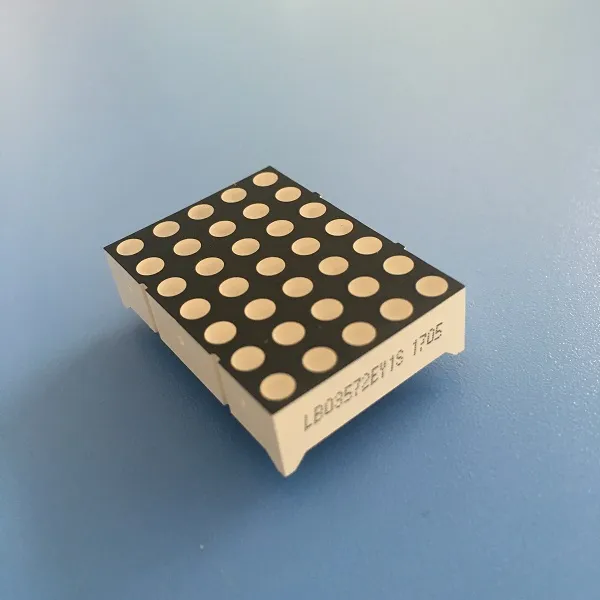

DOT Matrix LED-Display 3mm Superhelles Gelb für bewegliche Schilder/Message Boards

Punktmatrix-LED-Anzeige 3mmSuperhelles Gelbfür bewegliche Schilder/Anzeigetafeln

• Außenmaße:22,75 x 31,8 x 8,5 mm

• Durchmesser für Punkt: 3,0 mm

• Weiße Punkte schwarze Oberfläche

• Reihenanode Spaltenkathode

• Emissionsfarbe: Superhellgelb

• Wellenlänge: 585-595 nm

• Lichtstärke: 70-80 mcd

• Durchlassspannung: 1,8-2,5 V/Punkt

• Durchlassstrom: 5-10 mA

• Hohe Lichtstärke

• Mit hoher Effizienz und geringem Stromverbrauch

• Extrem geringer Strom

• Großer Betrachtungswinkel vertikal und horizontal

• Stabile Leistung

• Gute Konsistenz

• Lange Lebensdauer

• Einfache Montage

• IC-kompatibel

• RoHS-konform

• Emissionsfarben: erhältlich in Rot, Blau, Grün, Bernstein, Orange, Rein-Grün und Rein-Weiß

• Absolute Maximalwerte (Ta=25°C)

  Parameter	Symbol	Werte	Einheit
  Durchlassstrom (pro Die)	Ipm	20	mA
  Sperrspannung (pro Die)	Vr	5	V
  Verlustleistung (pro Die)	Pm	80	mW
  Betriebstemperaturbereich	Topr	-40~+85	°C
  Lagertemperaturbereich	Tstg	-40~+85	°C
  Löttemperatur (≤ 3 Sekunden)	Th	260	°C

  Code: Gelbgrün - J

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,4	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	30		40	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	569		574	nm



  Code: Bernstein/Gelb - Y

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,5	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	60		80	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	585		595	nm



  Code: Orange - F

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,4	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	60		80	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	600		605	nm



  Code: Superhelles Rot - R

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	50		60	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	630		635	nm



  Code: Ultrahelles Rot - UR

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	80		100	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	625		635	nm



  Code: Rein-Grün - G

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	2,6		3,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		180	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	515		525	nm


  Code: Ultrahelles Blau - BH

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	2,8		3,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		140	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	460		465	nm

•
•

• ANWENDUNG:

• Geeignet für Aufzugstockwerksanzeigen, Positionsanzeigen, Digitalanzeigen und Anzeigebildschirme, bewegliche Schilder, Anzeigetafeln und so weiter.

•

• Industrielle Ausrüstung

  Industrieöfen, Zuverlässigkeitsprüfgeräte, Analyseinstrumente, Prozesssteuergeräte, Prüf- und Messgeräte, Temperaturregler, speicherprogrammierbare Steuerungen, Sicherheitssysteme
