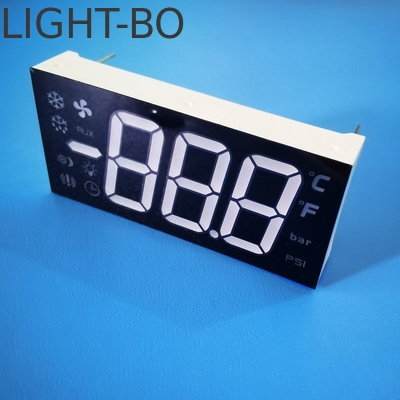

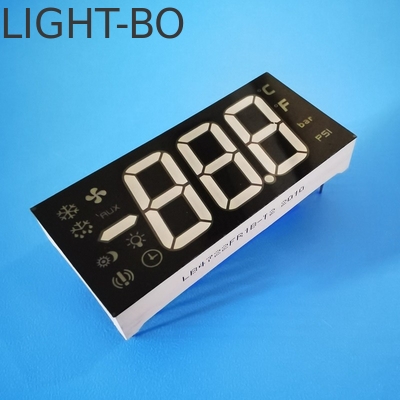

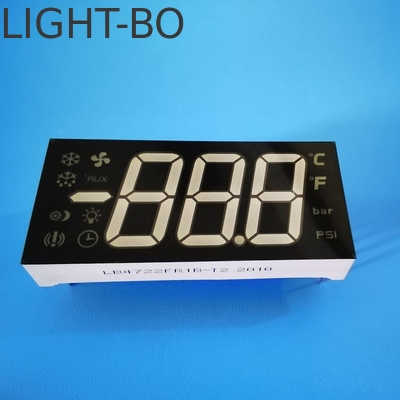

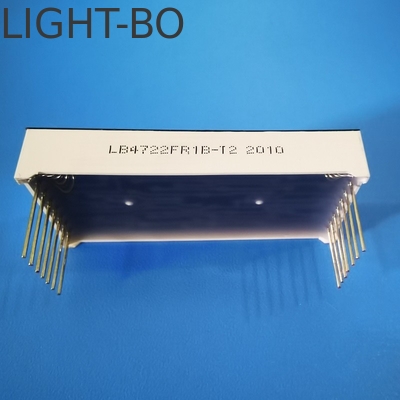

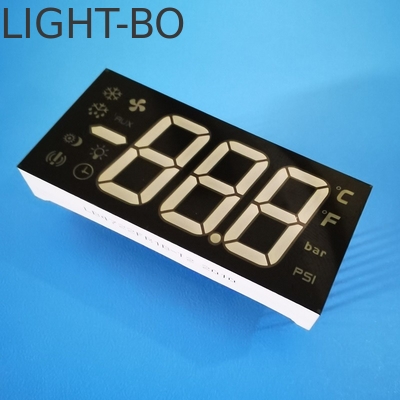

Ultrahelles Rot 3-stelliges 7-Segment-LED-Display mit gemeinsamer Kathode für das Kühlsystem

Ultrahelles Rot 3-stelliges 7-Segment-LED-Display mit gemeinsamer Kathode für das Kühlsystem

• Außenabmessungen: 47 x 22 x 8 mm

•

• Polarität: gemeinsame Kathode

•

• Ausstrahlende Farbe: Ultrahelles Rot

•

• Wellenlänge: 620-625 nm

•

• Lichtstärke: 80-100 mcd

•

• Vorwärtsspannung: 1,8-2,3 V/LED

•

• Vorwärtsstrom: 5-10mA/LED

• mit gelben Segmenten und schwarzer Oberfläche mit Film

• Ausstrahlende Farben:verfügbar in Rot, Blau, Grün, Weiß, Bernstein, Gelb und Orange,Mehrfarbig

• Absolute Höchstwerte ((Ta=25oC)

  Parameter	Symbol	Ratings	Einheit
  Vorwärtsstrom ((pro Würfel)	Ipm	20	mA
  Umgekehrte Spannung ((pro Würfel)	- Ich weiß.	5	V
  Machtverlust (pro Würfel)	Pm	80	mW
  Betriebstemperaturbereich	Topr	-40 ~ +85	oC
  Speichertemperaturbereich	Tstg	-40 ~ +85	oC
  Löttemperatur ((≤ 3 Sekunden)	Die	260	oC



  Code: Gelb-Grün-J

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	1.8		2.4	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	30		40	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	569		574	m



  Kode: Bernstein/gelb -Y

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	1.8		2.5	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	60		80	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	585		595	m



  Code:Orange -F

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	1.8		2.4	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	60		80	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	600		605	m



  Code: Superhellrot -R

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	1.8		2.2	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	50		60	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	630		635	m



  Code:Ultra Bright Red - UR

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	1.8		2.2	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	80		100	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	625		635	m



  Code:Reingrün -G

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	2.6		3.2	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	120		180	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	515		525	m



  Code:Ultra Bright Blue - BH

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	2.8		3.2	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	120		140	MCD
  Spektrum mit einem halben Wert	△λ	Wenn=10mA		20		m
  Wellenlänge	Dλ	Wenn=10mA	460		465	m



  Code:Ultra Bright White -WH

  Parameter	Symbol	Die Situation	Min.	Typ	Maximal	Einheit
  Vorwärtsspannung	Vf	Wenn=10mA	2.8		3.2	V
  Umkehrspannung	- Ich weiß.	Ir=10 uA	5			V
  Leuchtende Stärke	Vierte	Wenn=10mA	120		140	MCD
  LED-Farbtemperatur	K	Wenn=10mA	5500	20	6800	K
  Chromatische Koordinaten	X/Y	Wenn=10mA	0.29,0.32		0.30,0.33	m



• Hohe Lichtstärke und Zuverlässigkeit

• Niedriger Stromverbrauch

• Stabile Leistung

• Lange Lebensdauer

• Einfache Montage

• IC-kompatibel

• Zertifikat: RoHS

•

• Anwendungen:

• Elektronische Haushaltsgeräte, Klimaanlagen, Kühlschrankanzeigen, Kühlschranksteuerung, Kühlsteuerung, Heizsteuerung usw.

• Elektronische Haushaltsgeräte,Klimaanlage,Kühlschrank-Anzeiger,Kühlschrank
