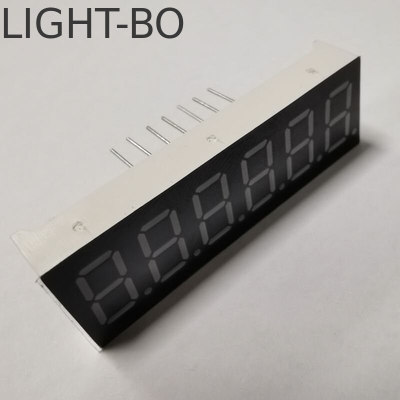

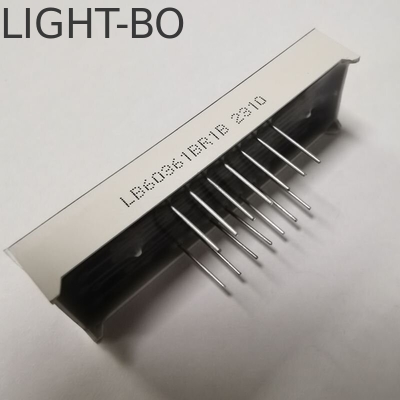

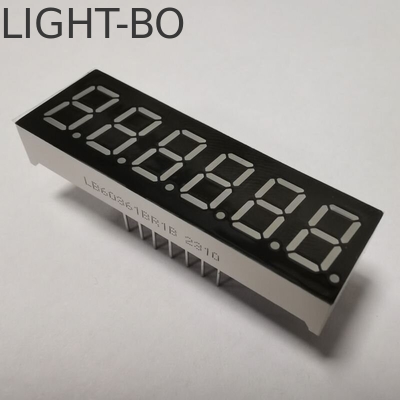

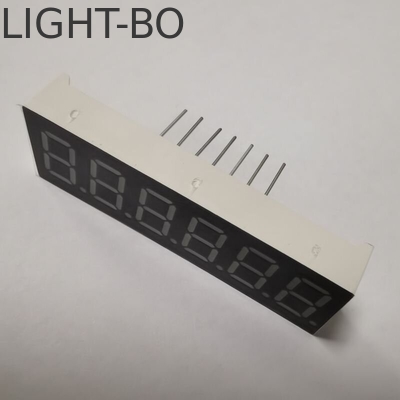

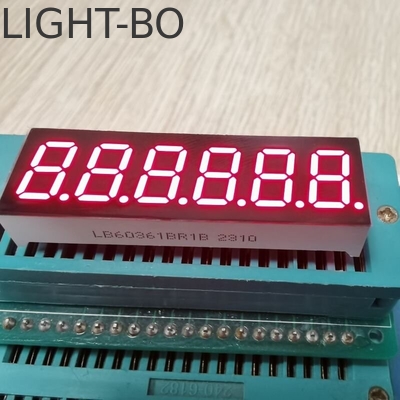

Ultra helle Rot 0,36 Zoll 6-stellige 7-Segment LED-Display für die Instrumententafel

• Ziffernhöhe: 9,2 mm (0,36 Zoll)
  Außenmaße: 43,5 x 14,0 x 7 mm - Kompakt und effizient
  • Common-Anode-Design
  • Gefertigt mit weißen Segmenten, schwarzer Oberfläche für optimalen Kontrast
  • Wellenlänge: 630-635 nm
  Lichtstärke: 50-60 mcd für klare Sichtbarkeit
  Durchlassspannung: 1,8-2,2 V/LED
  • Durchlassstrom: 5-10 mA/LED
  Kundenspezifische Emissionsfarben: Rot, Blau, Gelbgrün, Rein Grün, Bernstein, Orange, Gelb und Weiß

•
  • Hohe Lichtstärke und unübertroffene Zuverlässigkeit
  • Energieeffizient mit geringem Stromverbrauch
  • Extrem geringer Stromverbrauch für verbesserte Effizienz
  • Geringe Entwicklungskosten für budgetfreundliche Lösungen
  • Liefert jedes Mal stabile Leistung
  • Kontinuierliche gleichmäßige Segmente für konsistente Anzeige
  • Lange Lebensdauer gewährleistet Haltbarkeit und Leistung
  • Einfache Montage für schnelle Installation
  • IC-kompatibel für nahtlose Integration
  • Zertifikat: RoHS-konform

  Anwendung: Weit verbreitet für Instrumententafeln, Haushaltsgeräte, digitale Temperatur-/Feuchtigkeitsanzeigen und so weiter.

•

Produktparameter

Absolute Maximalwerte (Ta=25ºC)

​

Parameter	Symbol	Werte	Einheit
Durchlassstrom (pro Die)	Ipm	20	mA
Sperrspannung (pro Die)	Vr	5	V
Verlustleistung (pro Die)	Pm	80	mW
Betriebstemperaturbereich	Topr	-40~+85	ºC
Lagertemperaturbereich	Tstg	-40~+85	ºC
Löttemperatur (≤3 Sekunden)	Th	260	ºC

​Code: Gelbgrün - J

​

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	1,8		2,4	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	30		40	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	569		574	nm

​Code: Bernstein/Gelb -Y

​

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	1,8		2,5	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	60		80	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	585		595	nm

​Code: Orange -F

​

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	1,8		2,4	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	60		80	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	600		605	nm

​Code: Super Bright Red -R

​

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	1,8		2,2	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	50		60	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	630		635	nm

​Code: Ultra Bright Red -UR

​

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	1,8		2,2	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	80		100	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	625		635	nm

​Code: Rein Grün -G

 ​

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	2,6		3,2	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	120		180	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	515		525	nm

​Code: Ultra Bright Blue -BH

 ​

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	2,8		3,2	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	120		140	mcd
Spektrale Halbwertsbreite	△λ	If=10mA		20		nm
Wellenlänge	Dλ	If=10mA	460		465	nm

​Code: Ultra Bright White -WH

 ​

Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
Durchlassspannung	Vf	If=10mA	2,8		3,2	V
Sperrspannung	Vr	Ir=10uA	5			V
Lichtstärke	Iv	If=10mA	120		140	mcd
LED-Farbtemperatur	K	If=10mA	5500	20	6800	K
Chromatizitätskoordinaten	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

​SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARKE: LIGHT-BO) Gegründet 2006, ein Unternehmen, das F&E, Herstellung und Vertrieb von Optoelektronik-LED-Anzeigen integriert. ISO 9001 2015 Qualitätsmanagementsystem-zertifiziertes Unternehmen. Mit mehr als 15 Jahren OEM- und ODM-Erfahrung.
LIGHTBO hat sich verpflichtet, qualitativ hochwertige und kostengünstige kundenspezifische Lösungen anzubieten, um Kunden bei der Kostensenkung und Steigerung der Wettbewerbsfähigkeit zu unterstützen.

Produkt Anwendungen

7-Segment-LED-Anzeige, kundenspezifische LED-Anzeige, numerische LED-Anzeige, Punktmatrix-LED-Anzeige, weit verbreitet für Haushaltsgeräte, Temperaturanzeigen, Feuchtigkeitsanzeigen, Kühlschranksteuerungen, Thermostatanzeigen, Heiz- und Kühlsteuerungen und so weiter.
