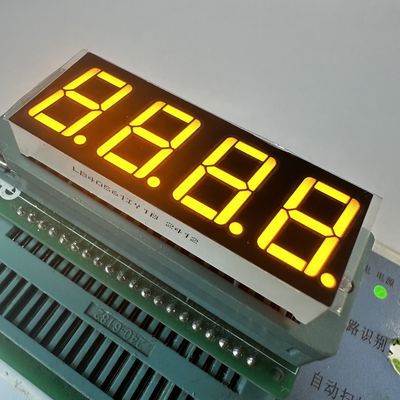

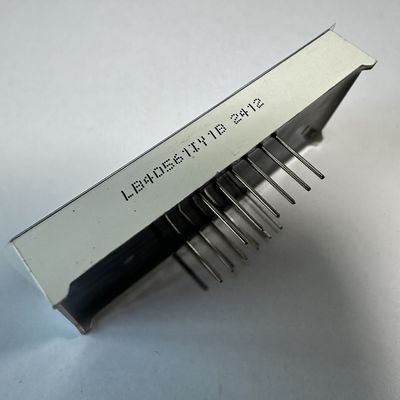

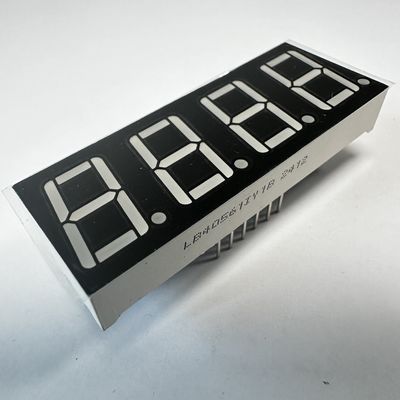

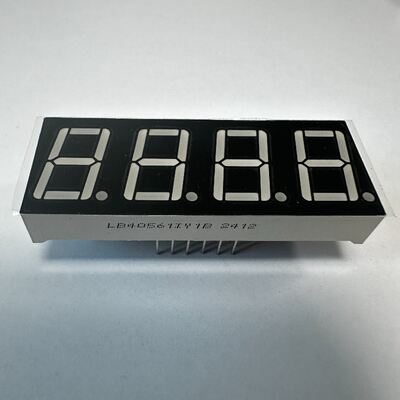

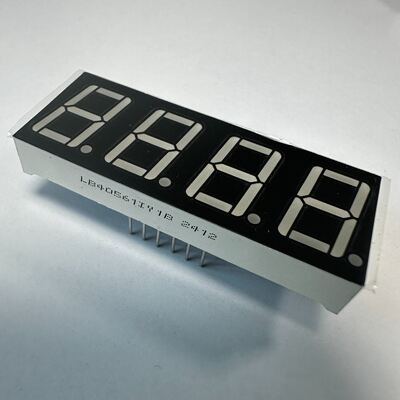

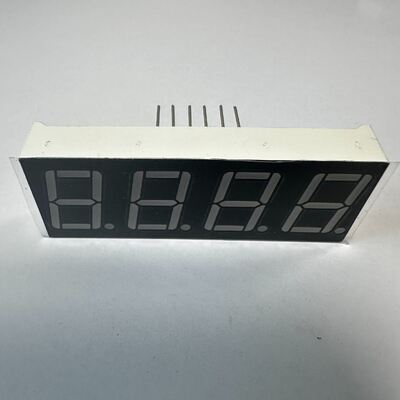

Ultrahellem Bernstein 4 Ziffern 14,2 mm 7 Segment LED-Display Gemeinsame Anode zur Temperaturkontrolle

Ultra Helles Bernstein 4-stellige 14,2mm 7-Segment-LED-Anzeige mit gemeinsamem Anodenanschluss für Temperaturregelung

• Spezifikationen:
• Anzeige: 4-stellig, 0,56 Zoll 7-Segment-LED-Uhr-Anzeige
• Zeichenhöhe: 14,2 mm (0,56 Zoll)
• Außenmaße: 50,3 x 19,0 x 8 mm
• Weiße Segmente, schwarze Oberfläche
• Mit gemeinsamer Anode
• Emissionsfarbe: Ultra helles Bernstein
• Lichtstärke: 60-80mcd
• Durchlassspannung: 1,8-2,5V/LED
• Durchlassstrom: 5-10mA/LED
• Farben: Rot, Blau, Gelbgrün, Rein Grün, Bernstein, Orange und Reinweiß
• Absolute Maximalwerte (Ta=25°C)

  Parameter	Symbol	Werte	Einheit
  Durchlassstrom (pro Die)	Ipm	20	mA
  Sperrspannung (pro Die)	Vr	5	V
  Verlustleistung (pro Die)	Pm	80	mW
  Betriebstemperaturbereich	Topr	-40~+85	°C
  Lagertemperaturbereich	Tstg	-40~+85	°C
  Löttemperatur (≤3 Sekunden)	Th	260	°C

• Code: Gelbgrün - J

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,4	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	30		40	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	569		574	nm

• Code: Bernstein/Gelb - Y

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,5	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	60		80	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	585		595	nm

• Code: Orange - F

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,4	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	60		80	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	600		605	nm

• Code: Super Helles Rot - R

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	1,8		2,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	50		60	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	630		635	nm

• Code: Rein Grün - G

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	2,6		3,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		180	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	515		525	nm

• Code: Ultra Helles Blau - BH

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	2,8		3,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		140	mcd
  Spektrale Halbwertsbreite	Δλ	If=10mA		20		nm
  Wellenlänge	Dλ	If=10mA	460		465	nm

• Code: Ultra Helles Weiß - WH

  Parameter	Symbol	Bedingung	Min	Typ	Max	Einheit
  Durchlassspannung	Vf	If=10mA	2,8		3,2	V
  Sperrspannung	Vr	Ir=10uA	5			V
  Lichtstärke	Iv	If=10mA	120		140	mcd
  LED-Farbtemperatur	K	If=10mA	5500	20	6800	K
  Farbkoordinaten	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Produkt-Anwendungen

7-Segment-LED-Anzeige, kundenspezifische LED-Anzeige, numerische LED-Anzeige, Punktmatrix-LED-Anzeige, weit verbreitet für Haushaltsgeräte, Temperaturanzeigen, Feuchtigkeitsanzeigen, Kühlschranksteuerungen, Thermostat-Anzeigen, Heiz- und Kühlsteuerungen und so weiter
